悬挑式卸料平台安拆施工技术（图文并茂）

一、搭设工艺流程：

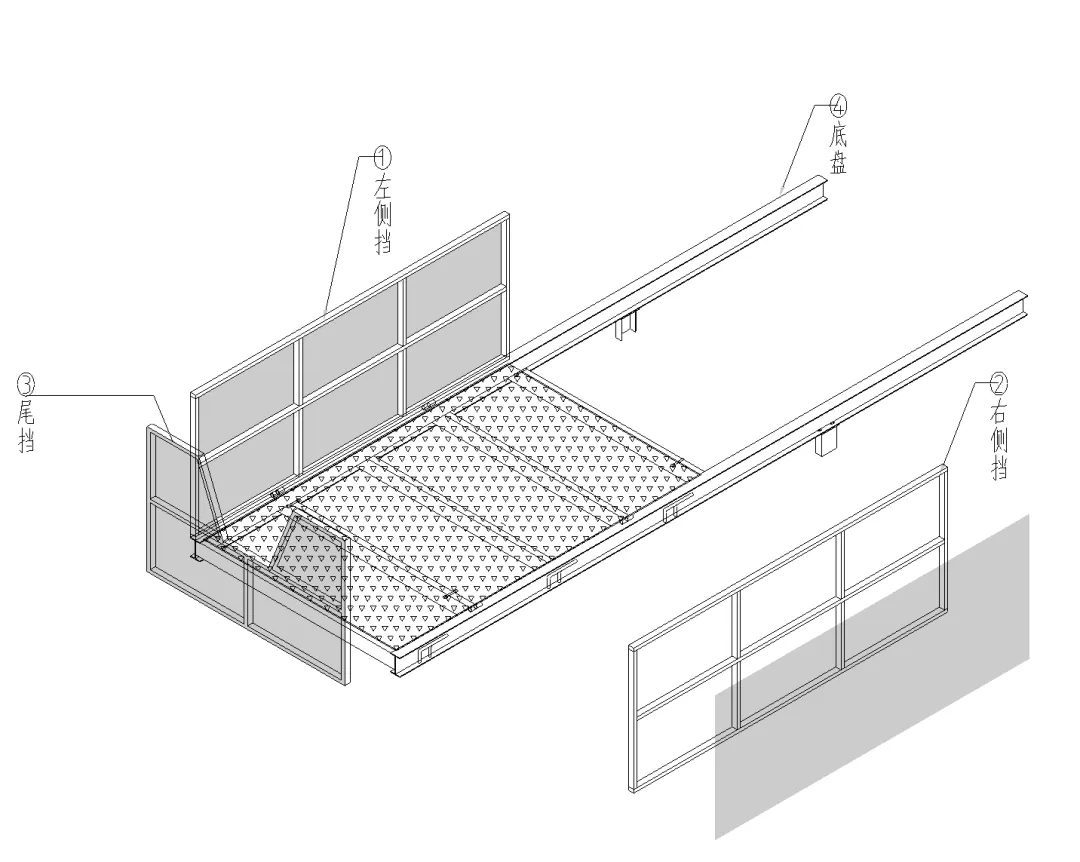

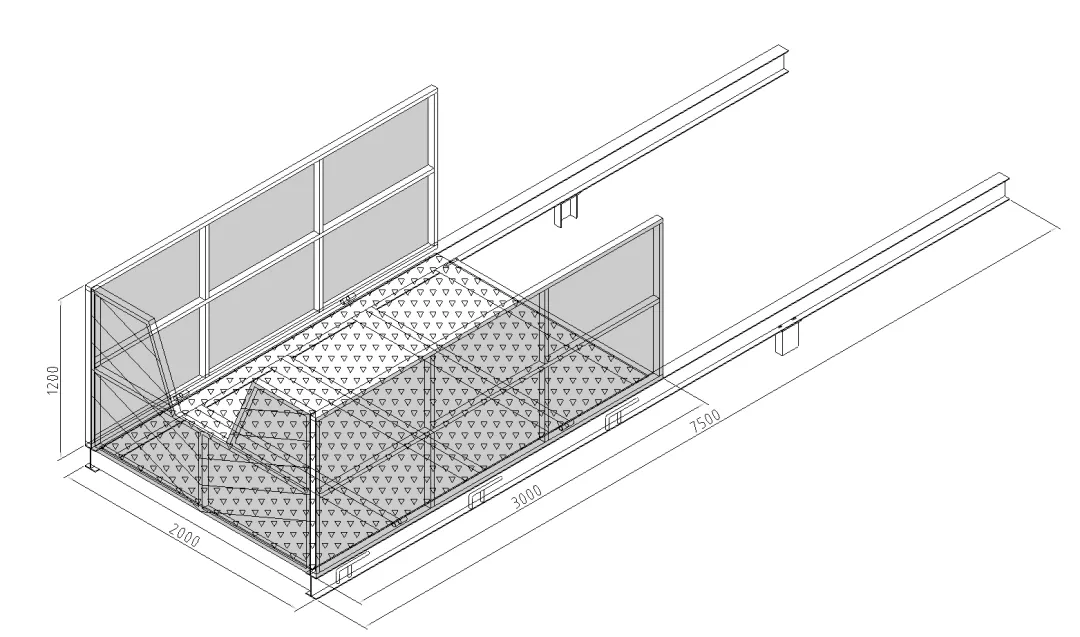

悬挑平台装配→预埋件安装→安装四个吊装钢丝绳→塔式起重机吊装→吊装主梁伸入建筑物结构锚固锚环→调整卸料平台平整度→安装钢丝绳→固定建筑物结构锚环与主梁→安装检查→卸载塔式起重机吊钩→填补平台与梁缝隙→验收检查→投入使用。注意事项如下：

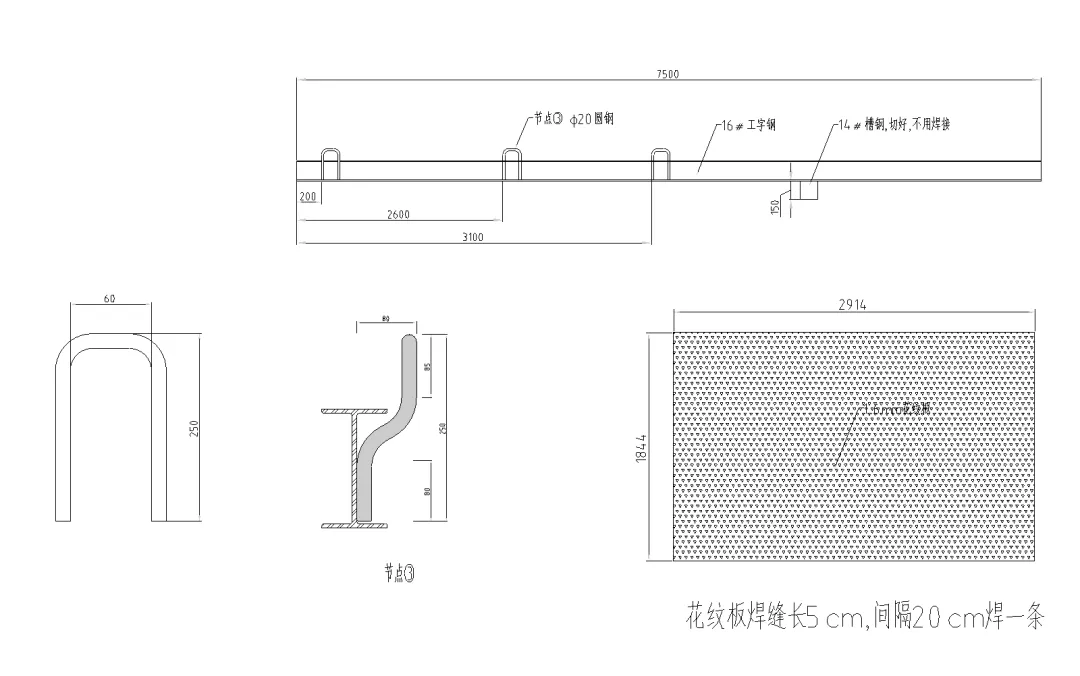

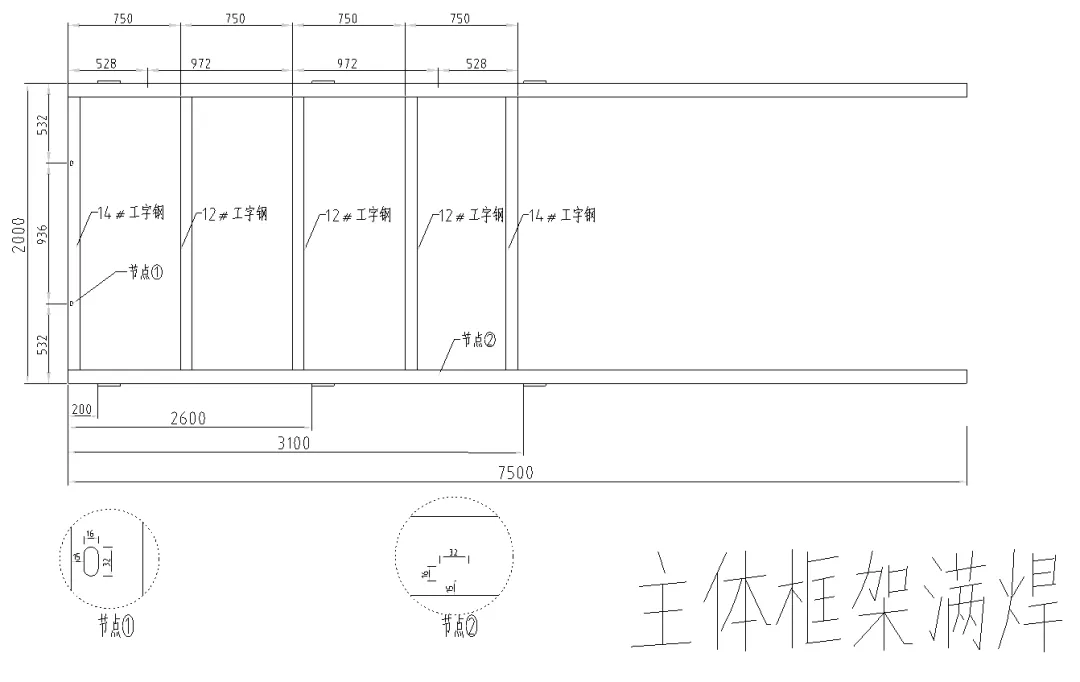

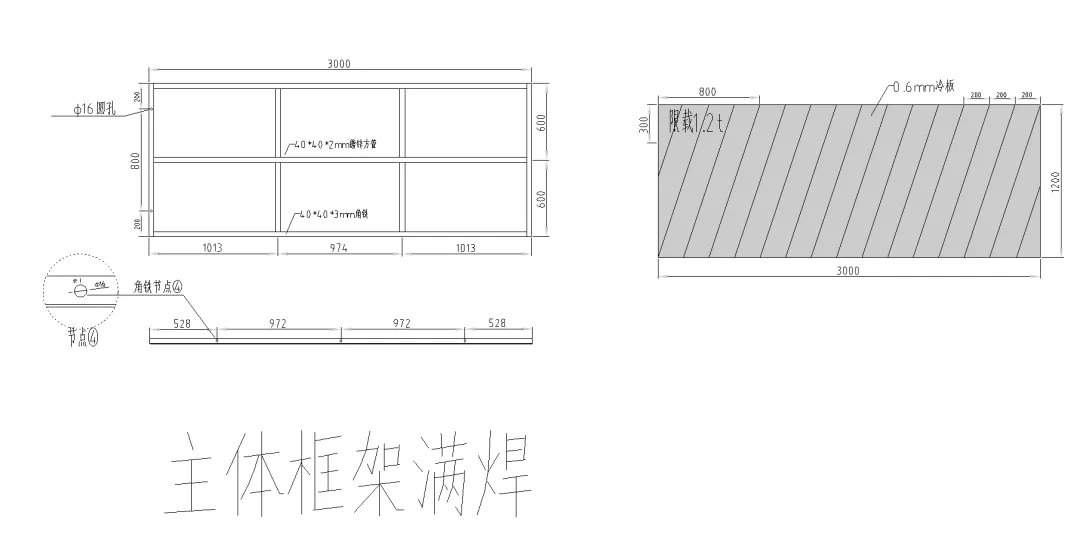

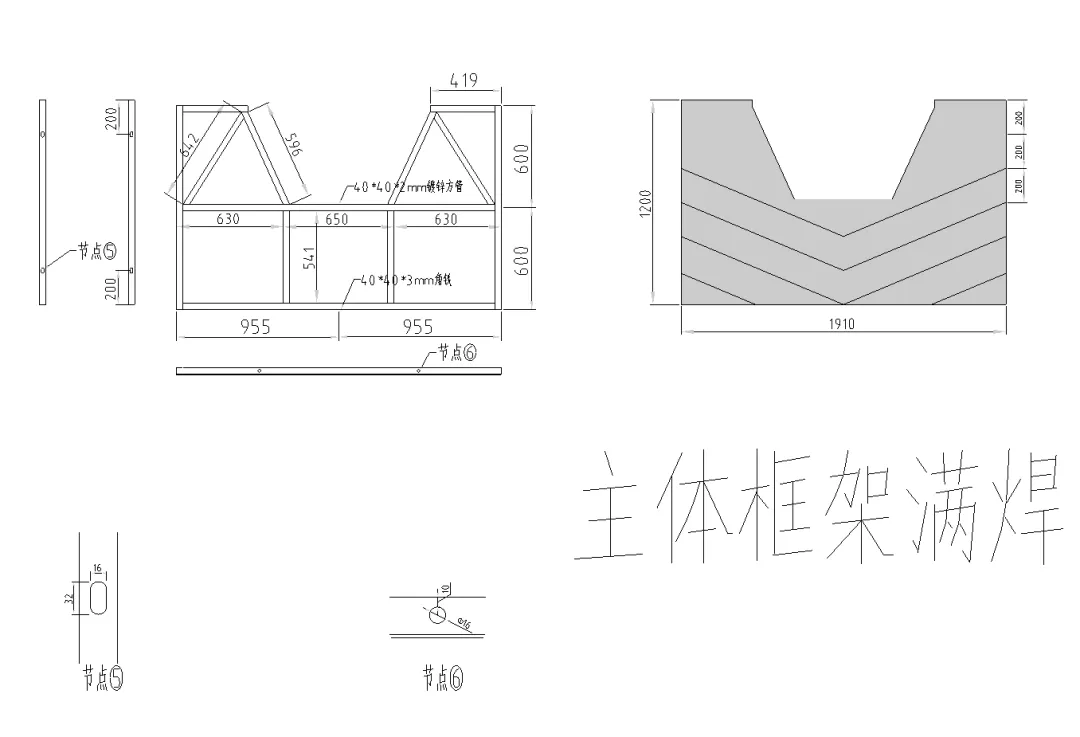

1）悬挑式卸料平台需要在地面进行加工制作，施工人员安装前仔细核对卸料平台各构件尺寸，检查无误后再进行焊接工作，焊接长度和厚度要达到卸料平台设计要求。

经验收合格后再利用塔式起重机吊至卸料平台安装处。塔式起重机吊装选取直径19mm钢丝绳，四根钢丝绳均匀固定在卸料平台预设的直径为20mm塔式起重机吊环上，达到基本平衡要求后，塔式起重机缓慢提起卸料平台至指定位置。

2）安装悬挑式卸料平台前，要对建筑物结构预埋件位置混凝土强度进行检查，混凝土强度要达到80%以上方可安装。另外，建筑物结构二层预埋件使用直径20mmU形钢吊环，预埋件锚固长度要符合设计要求，钢丝绳与平台夹角要控制在设计要求的45~60度，拉锁通过穿墙螺栓与建筑物进行连接，并采用滑动葫芦施工技术安装卸料平台钢丝绳，保证卸料平台的平整性。

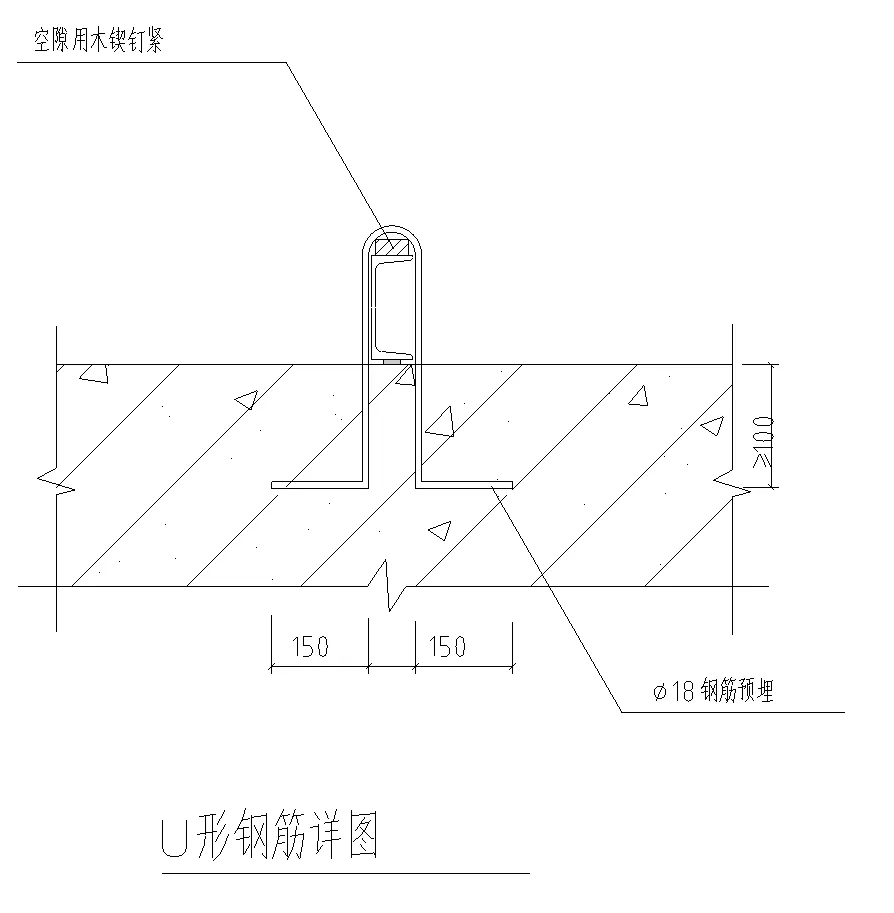

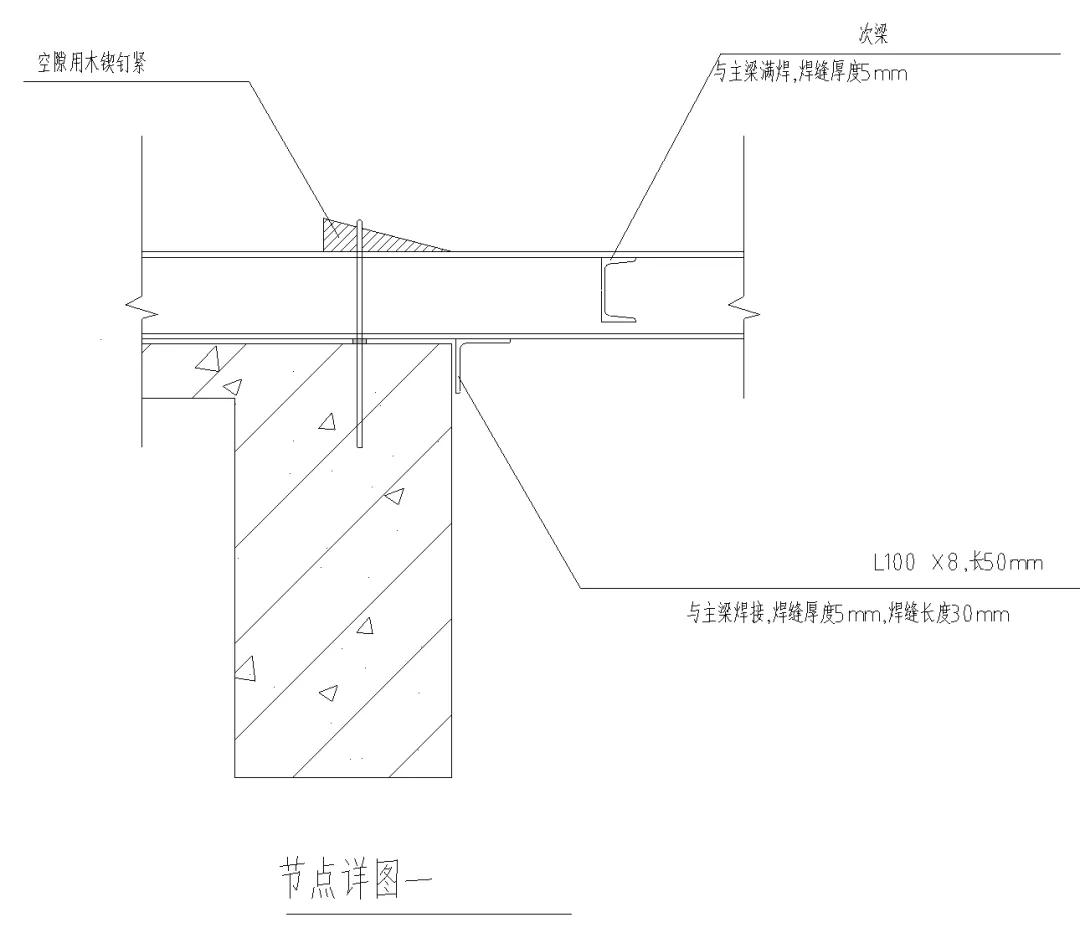

U形圆钢预埋

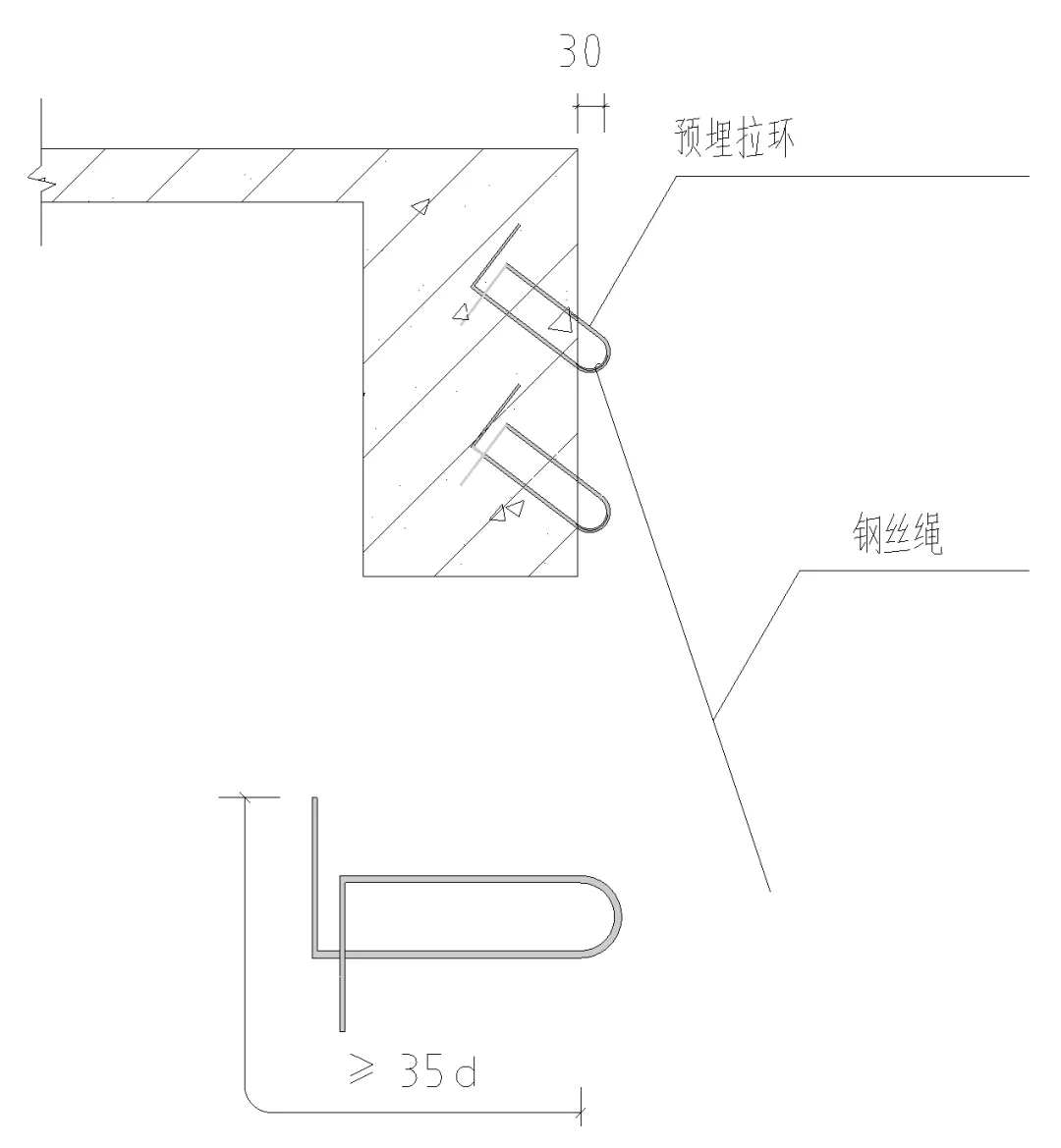

预埋拉环

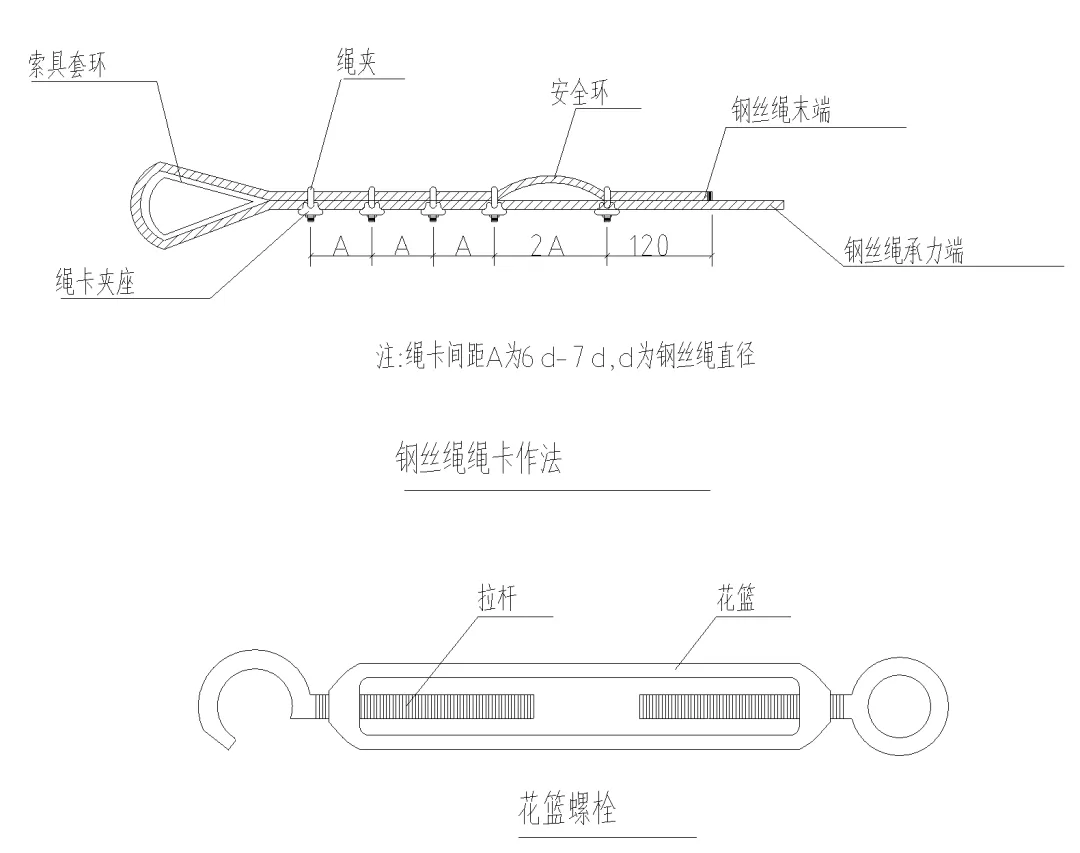

钢丝绳及花篮螺栓构造

二、悬挑式卸料平台的拆除流程

运转材料清理干净→安装四个吊装钢丝绳→塔式起重机起吊平台→拆卸平台钢丝绳→拆卸主梁与建筑物结构锚固措施→塔式起重机缓慢向外吊离建筑物→吊至上层安装位置→安装卸料平台

1）施工人员要细致检查卸料平台的扣件连接，保证平台结构要符合设计要求，拆除现场要进行警戒区设置，安排专业人员在地面进行安全管控，保持通讯畅通，不可将平台构件抛至地面。

2）确定卸料平台拆除流程施工顺序，经上级单位批准后再进行施工，上级单位也要对施工人员进行安全技术交底。

3）拆除前要将悬挑式卸料平台内转运材料清理干净，避免材料滑落和无法转出。

4）塔式起重机吊装时，要待卸料平台基本稳定后，缓慢移动，使卸料平台缓缓提升至上一层安装位置。

三、验收

悬挑式卸料平台在实际安装施工完毕后，现场施工负责人要进行细致的安装验收工作，检查卸料平台各构件的安装情况和牢固情况是否满足施工设计要求，各项质量要求合格后，需上报项目主管部门申请验收，施工单位和监理单位根据施工设计规范和标准进行现场验收工作，填写纸质验收表，验收合格后在卸料平台挂上验收合格牌，该卸料平台才可投入运转工作。
