一篇学会盘扣模板支撑系统中竖向斜杆、水平剪刀撑设置要求

一、水平剪刀撑：

支撑架应沿高度每间隔4个~6个标准步距应设置水平剪刀撑，并应符合现行行业标准《建筑施工扣件式钢管脚手架安全技术规范》JGJ130中钢管水平剪刀撑的有关规定。其规定如下：

1、搭设高度不足8米时，应在顶步和底部设置水平剪刀撑；

2、搭设高度超过8米时，应从上到下每隔4步设置一道水平剪刀撑；

3、水平剪刀撑的单幅宽度应不小于4跨并在同一步平面内连续设置；

4、剪刀撑钢管应与支撑架立杆每跨连接，剪刀撑钢管需要接长时接头应采用搭接。

二、竖向斜杆：

对标准步距为1.5m的支撑架，应根据支撑架搭设高度、支撑架型号及立杆轴向力设计值进行竖向斜杆布置，竖向斜杆布置形式选用应符合下表的要求：

注:1、立杆轴力设计值和脚手架搭设高度为同一独立架体内的最大值（见计算书）；

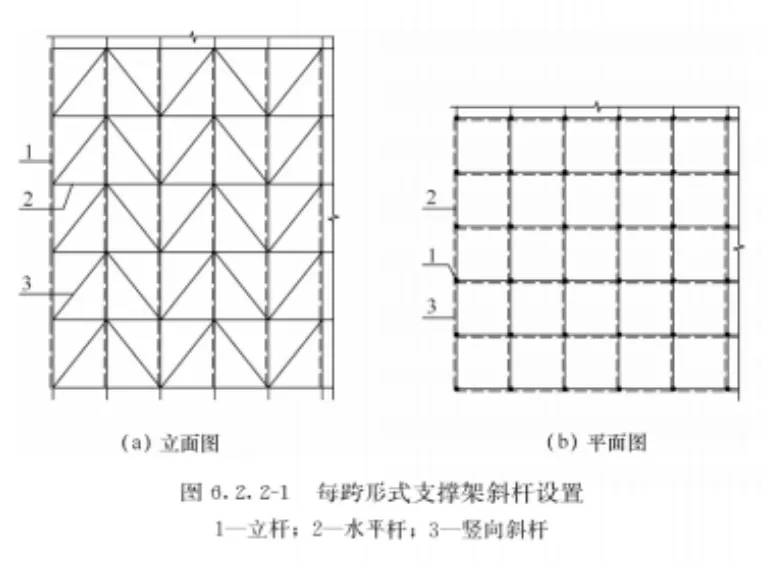

2、每跨表示竖向斜杆沿纵横向每跨搭设

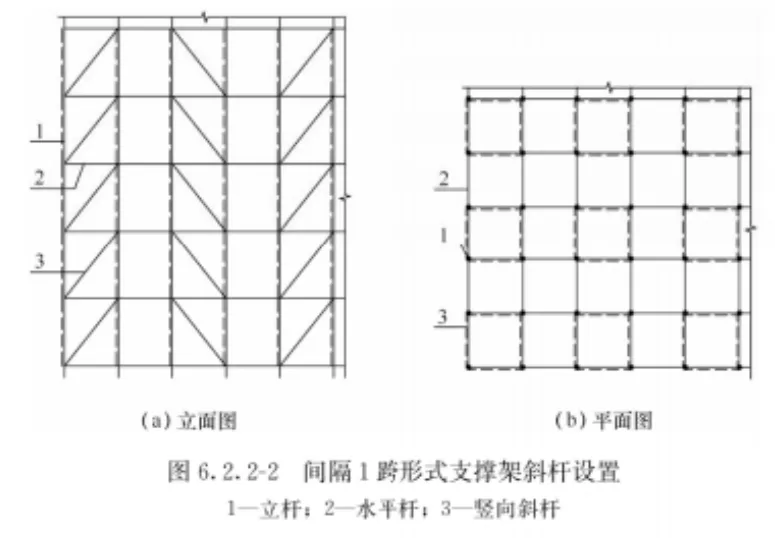

3、间隔1跨表示竖向斜杆沿纵横向每间隔1跨搭设

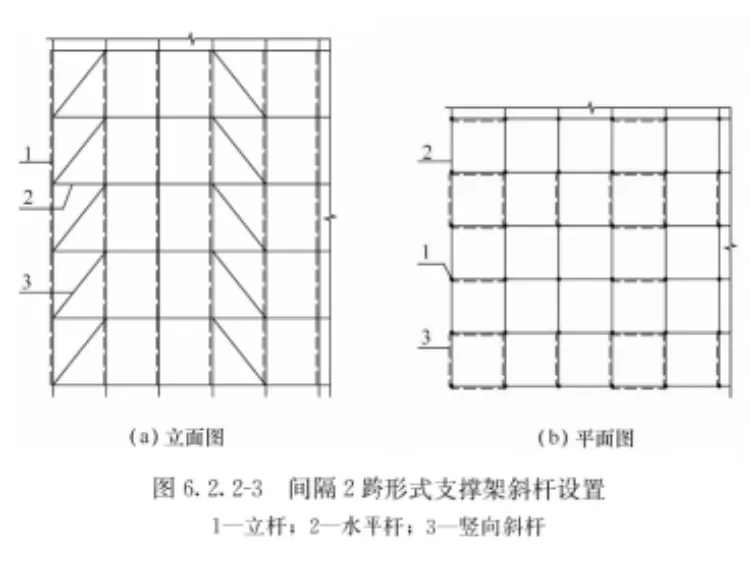

4、间隔2跨表示竖向斜杆沿纵横向每间隔2跨搭设

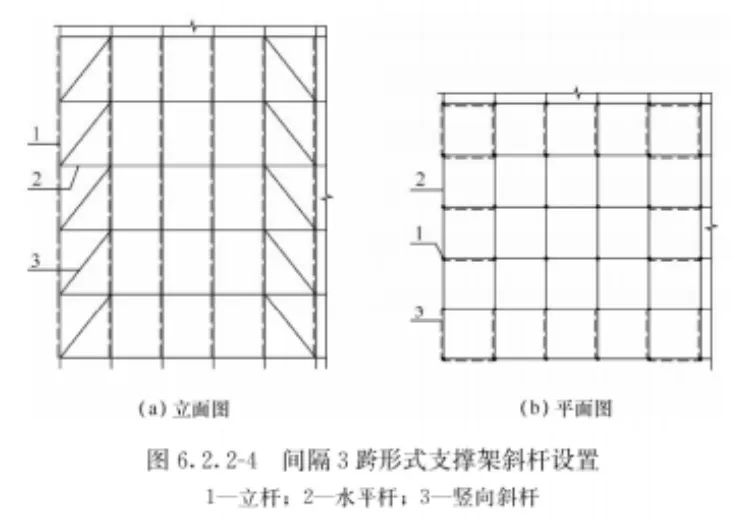

5、间隔3跨表示竖向斜杆沿纵横向每间隔3跨搭设

三、支架拉结设置

1、梁板模板支架与已浇捣的梁柱进行拉结,每二步拉结，其它水平杆与相邻支模架水平连接。

2、模板支架立杆基础不在同一高度时，高处水平杆需伸至低处2跨。

3、当立杆需要加密时，非加密区立杆、水平杆应与加密区间距互为倍数；加密区水平杆应向非加密区延伸2跨。

4、其他构造要求

1）对长条状的独立高支模架，架体总高度与架体的宽度之比H/B不宜大于3。

2）模板支架宜与周围已建成的结构进行可靠连接。

3）在多层楼板上连续设置模板支架时，应保证上下层支撑立杆在同一轴线上。
