快速批量打印CAD图纸 Batchplot插件使用教程

一、安装环境

1、操作系统：WIN10

2、CAD版本：2016

3、CAD插件：Batchplot_setup_3.5.9（插件下载地址）

二、插件安装教程

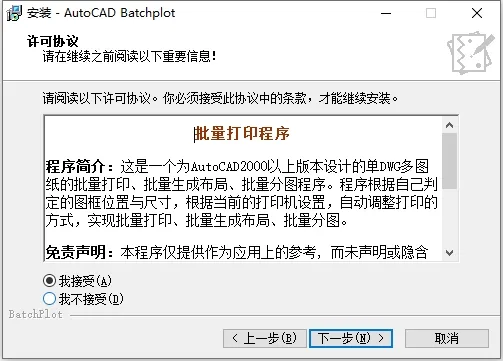

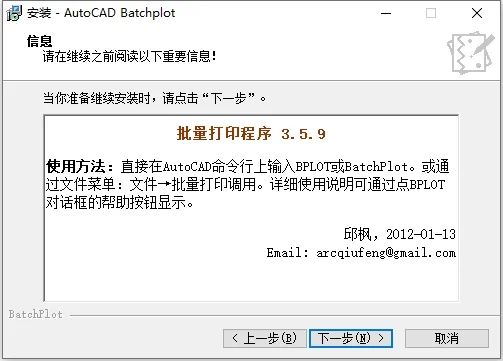

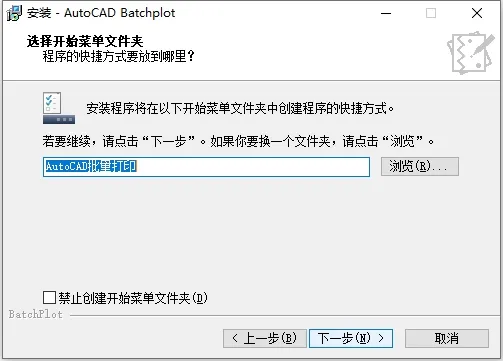

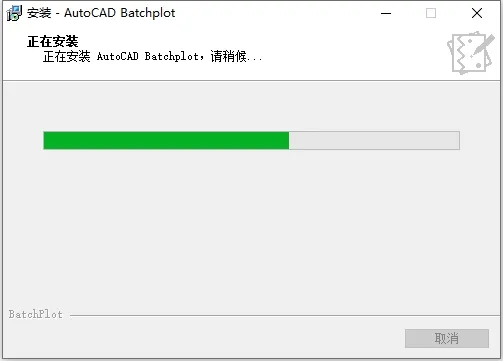

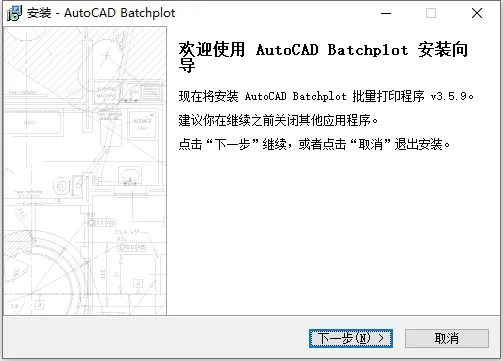

插件下载下来后双击进行安装。安装过程如下各图所示：

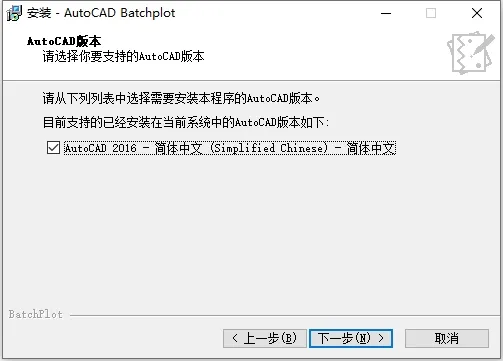

自动识别目前支持的已安装的CAD版本。

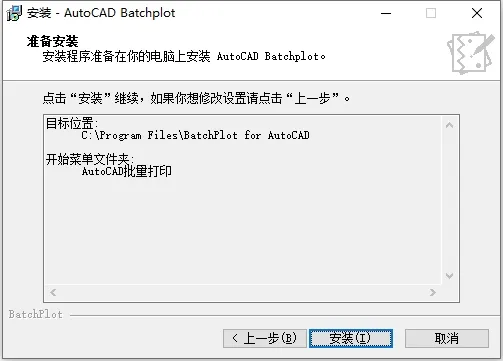

留意插件安装目录，后续会用到。默认安装目录是C:Program FilesBatchPlot for AutoCAD

三、插件使用教程

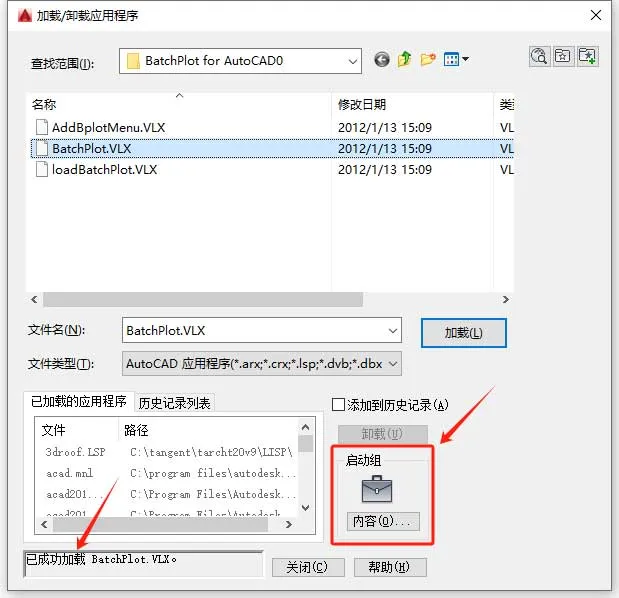

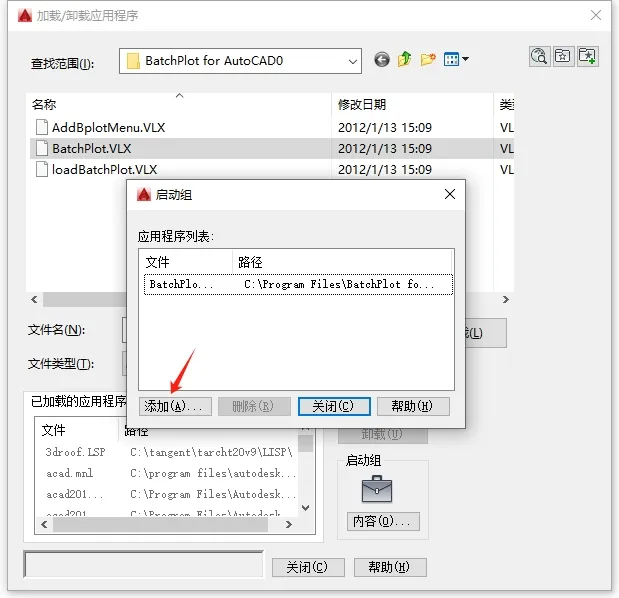

（一）、加载插件：在命令行输入“AP”回车或空格，弹出如下窗口。

1、如上图，找到Batchplot插件的安装目录，选择Batchplot.VLX，点击“加载”。窗口左下角显示“已成功加载Batchplot.VLX。”说明已加载成功。

2、点击右下角启动组下方的“内容”，点击“添加”，找到Batchplot.VLX文件，然后关闭启动组窗口。

PS：加入启动组后每次打开CAD就会自动加载Batchplot插件，如果不加入启动组，则每次重新打开CAD软件，都需要使用“AP”命令进行加载。

至此，插件加载完成，可以进行批量打印操作了。

（二）、使用插件进行批量打印

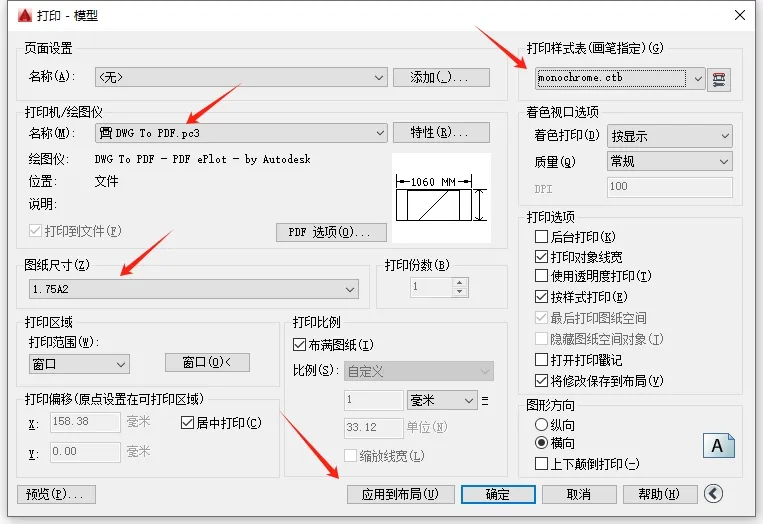

1、在批量打印前先行对“打印机/绘图仪”，“图纸尺寸”，“打印样式表”，“图开方向”等进行设置，设置完成后点击右下角“应用到布局”进行保存。如下图所示：

PS：此设置仅对当前图纸文件有用，图纸尺寸变化后需重新设置。打开新图纸文件时也需重新设置。

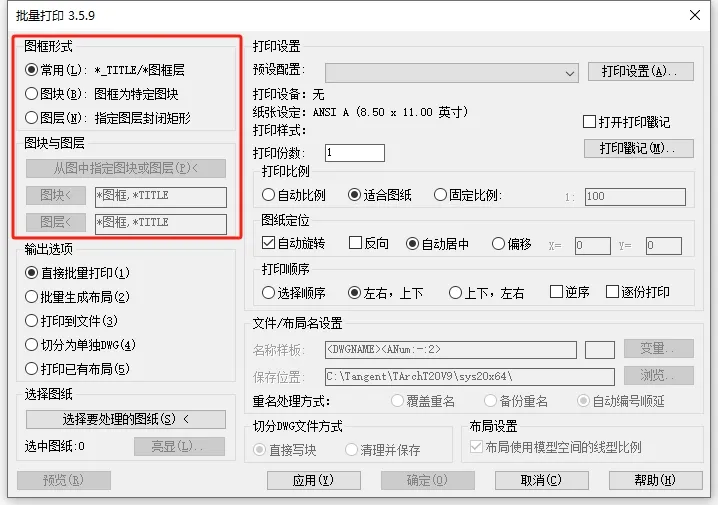

2、完成上述设置后，在命令行输入“BPLOT”回车或空格，弹出如下窗口。

左上角图框形式：选择待识别的图框。当选择“图块”或“图层”选项后，下方的“图块<”和“图层<”方可对应进行编辑。

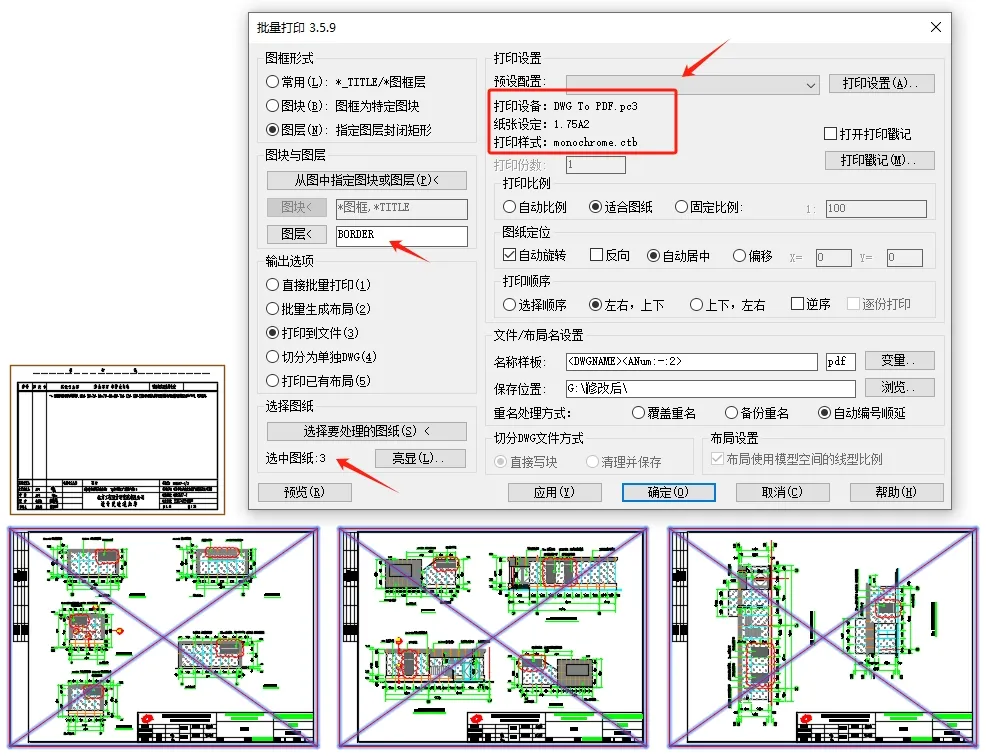

上图中的输出选项，选择直接批量打印时，直接通过打印机打印纸版图，选择打印到文件时，右侧文件/布局名设置方可进行编辑。分别设置PDF文件的命名规则和文件保存位置。

上图右上角对应显示的是在打印设置里的”打印设备“、”纸张设定“（图纸尺寸）和”打印样式“。选好“图层”或”图块“后，点击选择要处理的图纸，在CAD中框选要打印的图纸，会显示选中图纸的数量，被先中的图纸如上图中所示。
