文件简介
【文件页数】231P 【文件格式】PDF

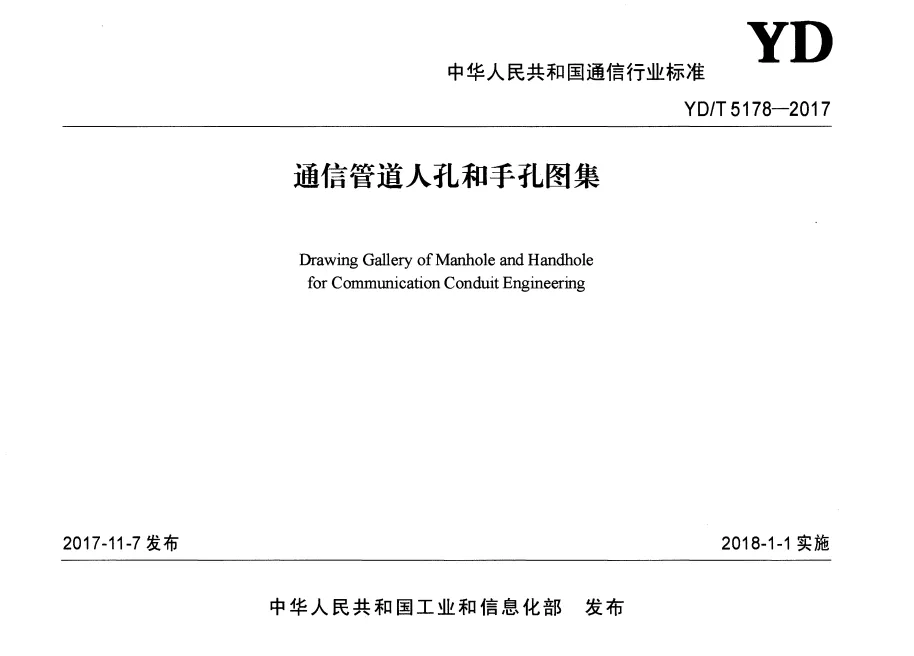

【标准名称】 通信管道人孔和手孔 【标准号】YD/T 5178-2017
【发布日期】 2017-11-07 【实施日期】2018-01-01
【适用范围】
【文件简介】
D/T 5178-2017通信管道人孔和手孔图集是目前现行的规范。是通信管道工程建设的人孔和手孔专业图集，包括标准系列的砖砌人孔和手孔、混凝土砌块人孔及配件等适用于新建通信管道工程。改、扩建通信管道工程应根据当地材料供应情况和施工现场条件、环境、市政要求等情况，选用本图集相关规定。本文附件为高清pdf版本，无水印，无缺页，无广告。
本次图集修订的主要内容包括：
一、说明部分
1.总说明：第四条中的“荷载能力”整为“承载能力”。
2.梳理并核对了与本图集相关的依据性規范、标准，并作了补充。
3.根据GB50010《混凝上结构设计规范》的定，对原图集中钢筋等级符号进行了调整，用HPB300钢筋替代原HPB235钢筋，在编制说朋中作了相应修改。
4·补充了针对人孔、手孔上覆吊装中吊点数量的要求说明。
5·标准系列图I和标准系列图Ⅱ说明：
（1)说明中适用条件第（2）条，增加了“地基和地下水”均无性或“”的环境要求；
（2）说明中适用条件第（4）条，建筑人（手）孔的地基承载力“应大于100kPa”修订为“特征值fαk≥100kPa”；
（3）设计依据中删除了《城市道路设计规范CJJ37-90》，补充了GB50007《建筑地基基础设计規范》和JTG D60《公路桥涵设计通用规范》；
（4）增加并细化了手孔系列規格、型式及适用的容量和位置；
（5）对荷载中C条说明进行了修改，即车辆荷载取值按照“公路-Ⅰ级”后轴重力标准值2×140kN计算；
（6）标准糸列图Ⅰ说明中，增加了人（手）孔井首适用场景的说明。
二、图纸部分
1.标准系列图Ⅰ
（1）人孔内电支架间距进行了整，增加了350mm位置处的支；
（2）调整并规定了人孔中拉力环布放位置及安装高度；
（3）补充了1000×1500的手孔图，完善了手孔系列的规格，目的是满足多种场景下管道建设需要，兼顾并替代原YD5062-98《通信电缆配线管图集》中手孔系列规格；
（4）增加了人（手）孔囗圈Ⅱ附件图（合页式），便于工程中选择性使用；
（5）依据混凝上结构设计规范和建筑结构荷载规范，对原图集中人（手）孔上覆结构重进行了复核，统一了开洞四边的补筋型号；
（6）增加了管道窗口位置混凝上过梁图。
2.标准系列图II
（1）根据GB50010《混凝土结构设计范》的定，对原图集中钢筋等级符号进行了调整，用HPB300钢筋替代原HPB235钢筋、HRB400钢筋替代原HRB335钢筋；
（2）为适应弧形砖尺寸，调整了人井框的尺寸：
（3）增加了混凝上钢纤维人井盖图。
本图集的主要内容包括砖砌人（手）孔．制混凝土砖砌人孔及相关铁件图。
部分内容预览
