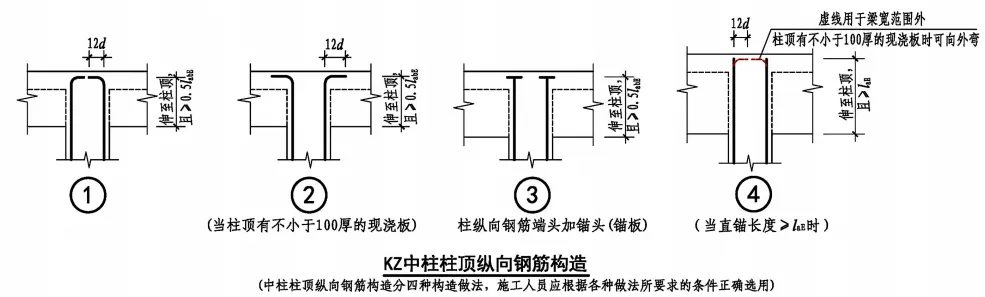

框架柱纵向钢筋顶部做法主要分为中柱柱顶构造做法和边角柱柱顶构造做法，峰设土木网其中中柱柱顶构造做法比较简单，主要分为四种情况，如图1。
节点1-3为梁截面尺寸不满足钢筋直锚长度≥LaE，节点4为梁截面尺寸满足钢筋直锚长度≥LaE。
图1

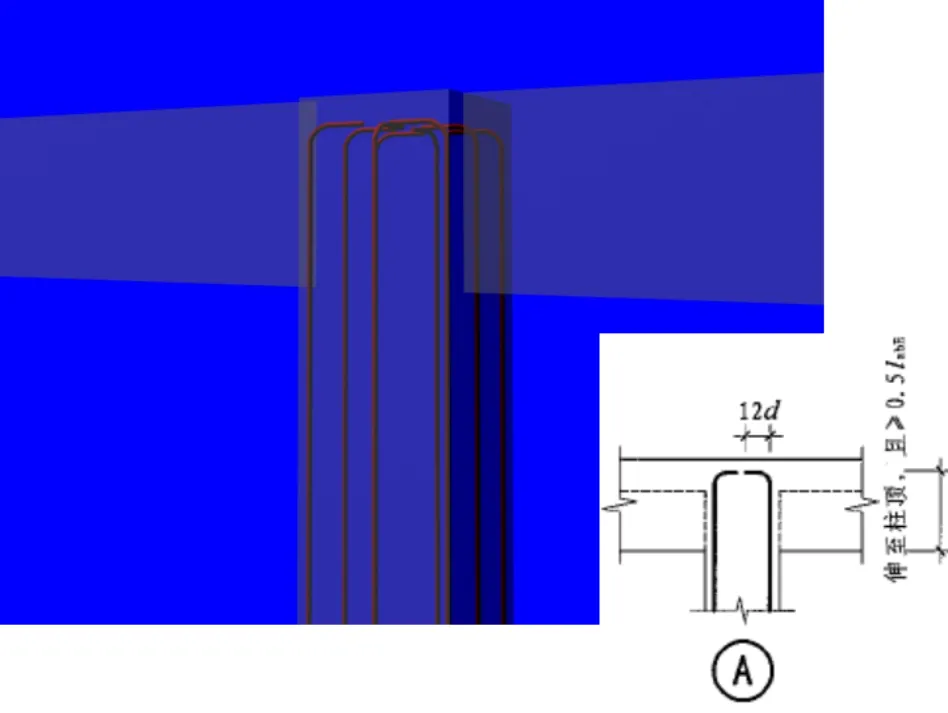

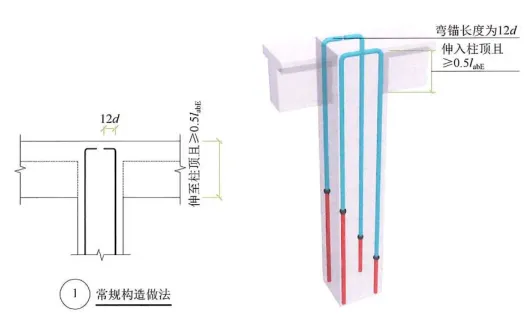

节点1：
当梁截面尺寸不满足直线锚固要求，且柱顶部板厚小于100mm时，可采用90朝外弯折锚固措施。即：柱纵向钢筋伸至柱顶包括弯弧在内的钢筋竖向投影长度不应小于0.5labe，在弯折平面内包换弯弧段的水平投影长度不小于12d。

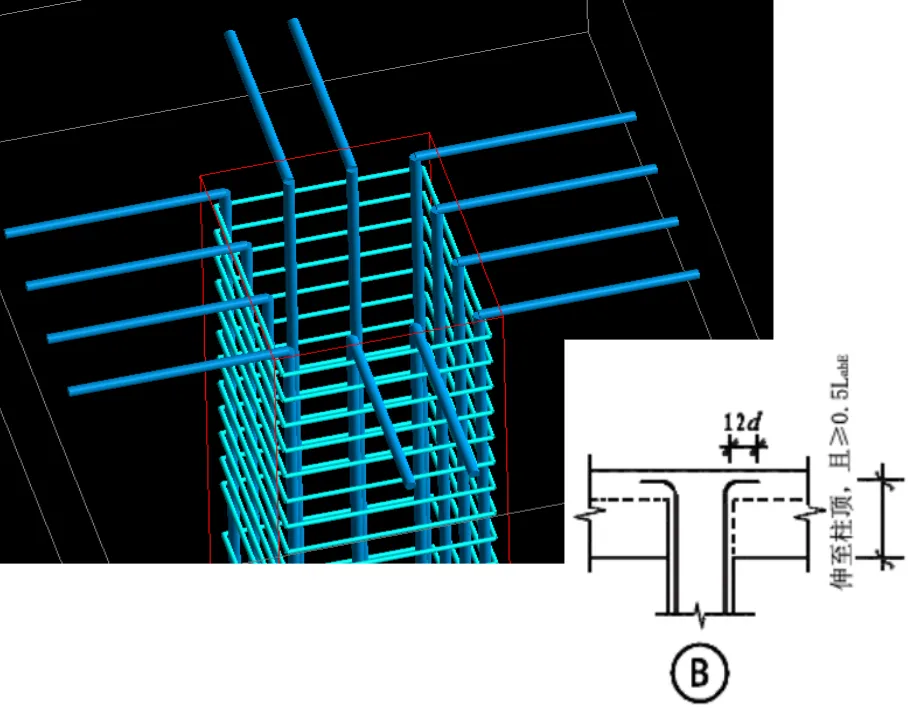

节点2：

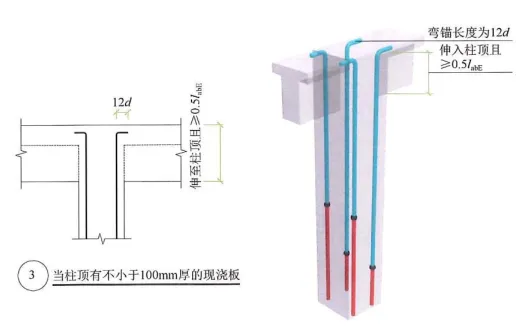

当柱顶有不小于100厚的现浇板且峰设土木网梁截面尺寸不满足直线锚固要求时，可采用90朝外弯折锚固措施。即：柱纵向钢筋应伸至柱顶包括弯弧在内的钢筋竖向投影长度不应小于0.5labe，在弯折平面内包换弯弧段的水平投影长度不小于12d。
节点1与节点2的区别在于纵向钢筋顶部向柱内弯折还是向柱外弯折。
节点3：

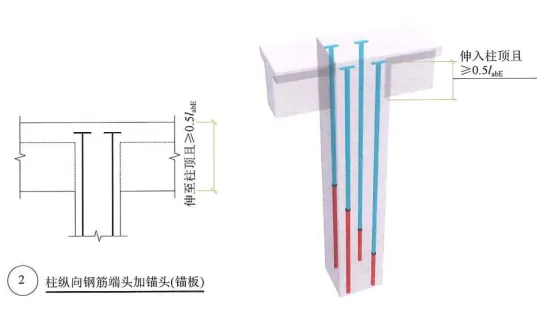

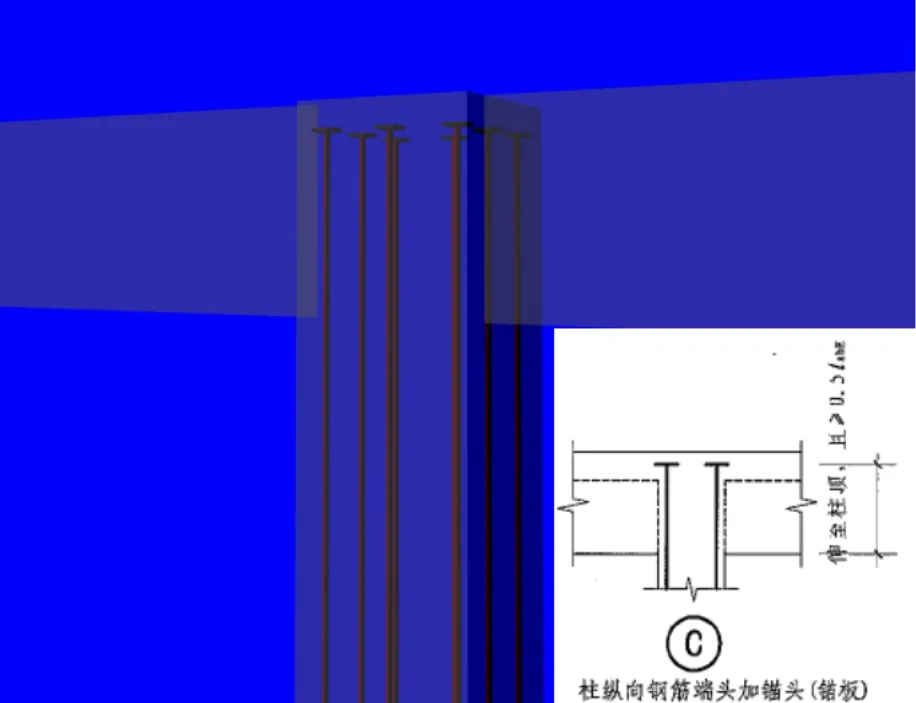

当梁截面尺寸不满足直线锚固要求时，也可采用带锚头的机械锚固措施。即：柱纵筋应伸至柱顶，包含锚头在内的竖向锚固长度不应小于0.5labe。

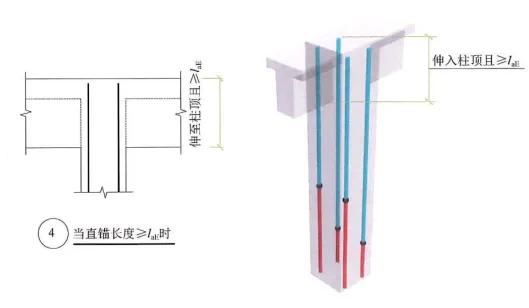

节点4：

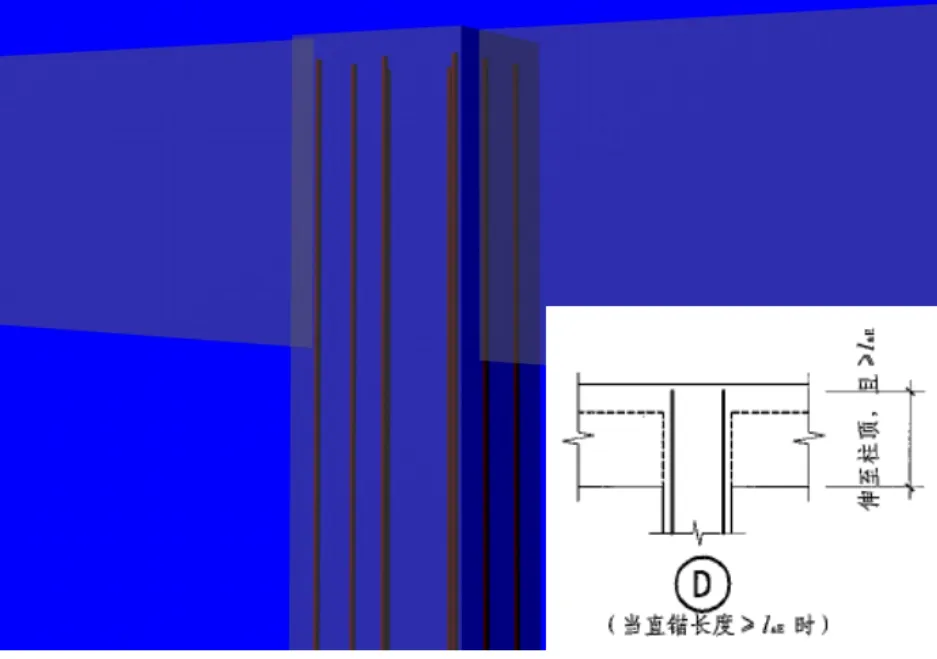

当梁截面尺寸满足直线锚固要求时，柱纵筋伸至柱顶可直锚时，自梁底算起的锚固长度不小于lae，可不做90弯折。

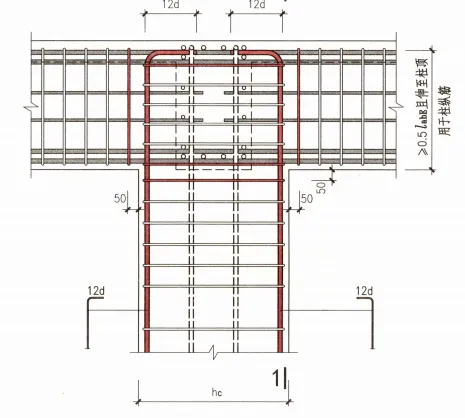

此外，节点4还包含梁截面尺寸满足直线锚固要求时，梁宽范围外柱纵向钢筋的构造做法，即：纵向钢筋伸至柱顶部，向柱内弯折不小于12d，当柱顶部板厚大于100mm时，可向外弯折。
