22G101图集中钢筋弯折锚固的几种做法

纵向受力钢筋的锚固，当不能满足直锚要求时，可采用在钢筋端部设置90弯钩的形式，22G101系列图集中纵向受力钢筋采用90弯钩锚固形式主要有如下几种:

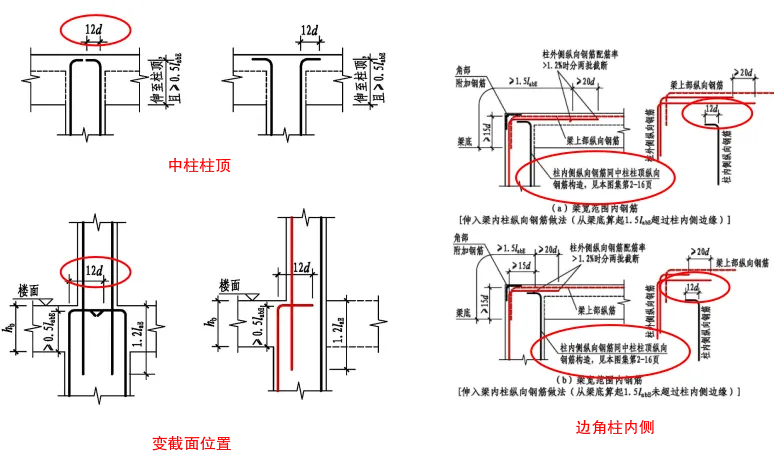

1.平直段长度0.5LabE，弯折长度12d。适用于中柱柱顶、边角柱内侧、变截面位置峰设土木网不满足直锚的情况。

框架柱纵向受力钢筋伸至柱顶后弯折12d，从梁底算起平直段长度≥0.5LabE。

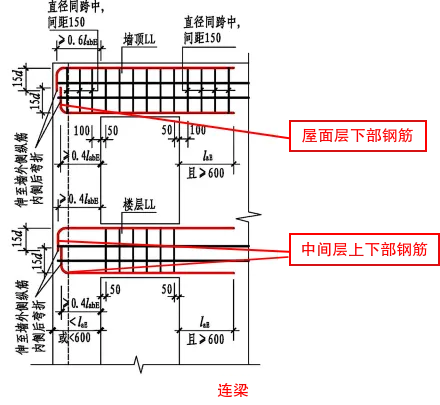

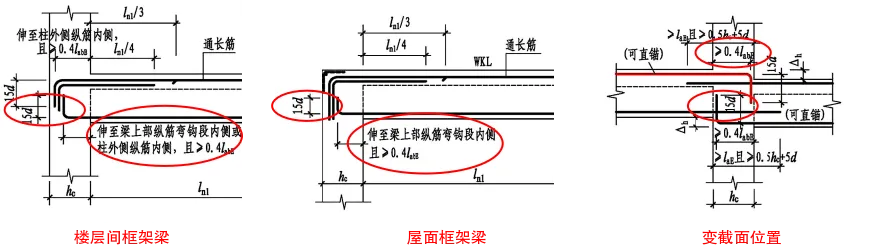

2.平直段长度0.4LabE，弯折长度15d。适用于中间层框架梁（连梁）上下部纵向钢筋、屋面框架梁（连梁）下部钢筋和变截面位置。

框架梁上、下部纵向钢筋伸至支座端部后弯折段15d，锚入支座平直段长度≥0.4LabE。

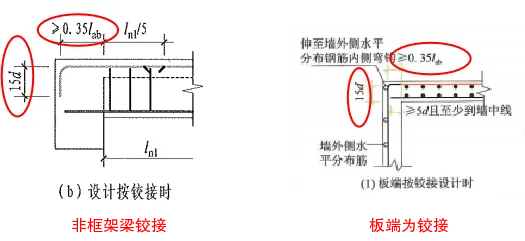

3.平直段长度0.35Lab，弯折长度15d。适用于梁、板简支端上部钢筋的锚固。

梁、板上部纵向钢筋伸至支座端部后弯折段15d，锚入支座平直段长度≥0.35Lab。



4.平直段长度≥0.6Lab，弯折长度15d。适用于梁、板上部纵向钢筋充分利用钢筋抗拉强度的情况。

梁、板上部纵向钢筋伸至支座端部后弯折段15d，锚入支座平直段长度≥0.6Lab。



其他注意事项：



1.以上几种做法均为钢筋不满足直锚的情况，当钢筋伸入支座长度满足直锚长度时，可直锚。

2.图集中所标注的钢筋90弯钩锚固端部弯折段长度15d均为400MPa级钢筋的弯折段长度。当采用500MPa级带肋钢筋时，应保证钢筋锚固弯后直段长度和弯弧内直径的要求。

3 .对于钢筋的弯折锚固，其平直段长度均需满足相应要求。实际工程中对于因峰设土木网支座宽度限制无法满足弯折前平直段长度的情况，有些人认为可以将平直段减短些，弯折段加长些，总的长度满足锚固长度h或抗震锚固长度I就可以了，这种做法是不合适的。弯折锚固是利用受力钢筋端部弯钩对混凝土的局部挤压作用加大锚固承载能力，从而保证了钢筋不会发生锚固拔出。弯折锚固要求弯钩之前必须有一定的平直段锚固长度，是为了控制锚固钢筋的滑移，使构件不至于发生较宽的裂缝和较大的变形。
