次梁钢筋支座锚固长度怎么算？快速吃透22G101-1核心参数

在混凝土结构施工中，次梁钢筋在支座处的锚固长度是影响结构安全的关键参数。根据最新国家标准图集22G101-1（原16G101系列修订版）第2-40页规定，锚固长度需根据设计受力状态分为三种情形精准计算，本文结合工程实践解析具体技术要点。

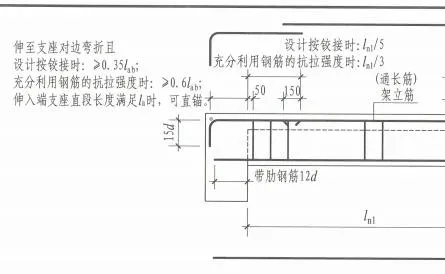

一、设计按铰接（L类构件）：常规铰接节点锚固要求

适用场景：当图纸中构件编号以“L”开头（如L1、L2），表示次梁与支座按铰接设计，此时支座仅承受竖向剪力，不考虑弯矩传递。

锚固计算规则：

– 上部钢筋：采用“0.35lab+15d”组合锚固。

– 0.35lab为基本锚固长度折减系数，适用于铰接节点的构造锚固。

– 15d为末端直角弯钩平直段长度（d为钢筋直径）。

下部带肋钢筋：统一取12d机械锚固

注：光圆钢筋需在末端加180°弯钩，锚固长度另加6.25d。

工程实例：

C30混凝土梁柱节点，HRB400级Φ16上部钢筋

lab=35d（查表22G101-1锚固表）。

则上部锚固长度=0.35×35×16+15×16=196+240=436mm。

下部锚固长度=12×16=192mm。

二、充分利用抗拉强度（LG类构件）：抗弯节点增强锚固

适用场景：构件编号以“LG”开头（如LG3、LG4），表示设计考虑次梁支座处钢筋承受拉力，需充分发挥钢筋抗拉强度（如连续梁中间支座负弯矩区）。

锚固强化规则：

上部钢筋：采用“0.6lab+15d”组合锚固。

0.6lab为抗拉锚固折减系数，较铰接节点提高71%锚固能力。

15d弯钩平直段要求不变。

下部带肋钢筋：同铰接节点，仍取12d。

关键区别：仅上部钢筋因抗拉需求增加锚固长度 。

施工注意：

1. 当钢筋直径d≥25mm时，需在锚固区设置横向构造钢筋（间距≤300mm）。

2. 若实际施工中支座宽度不足，可采用机械锚固（如末端焊锚板），锚固长度可减至0.5lab。

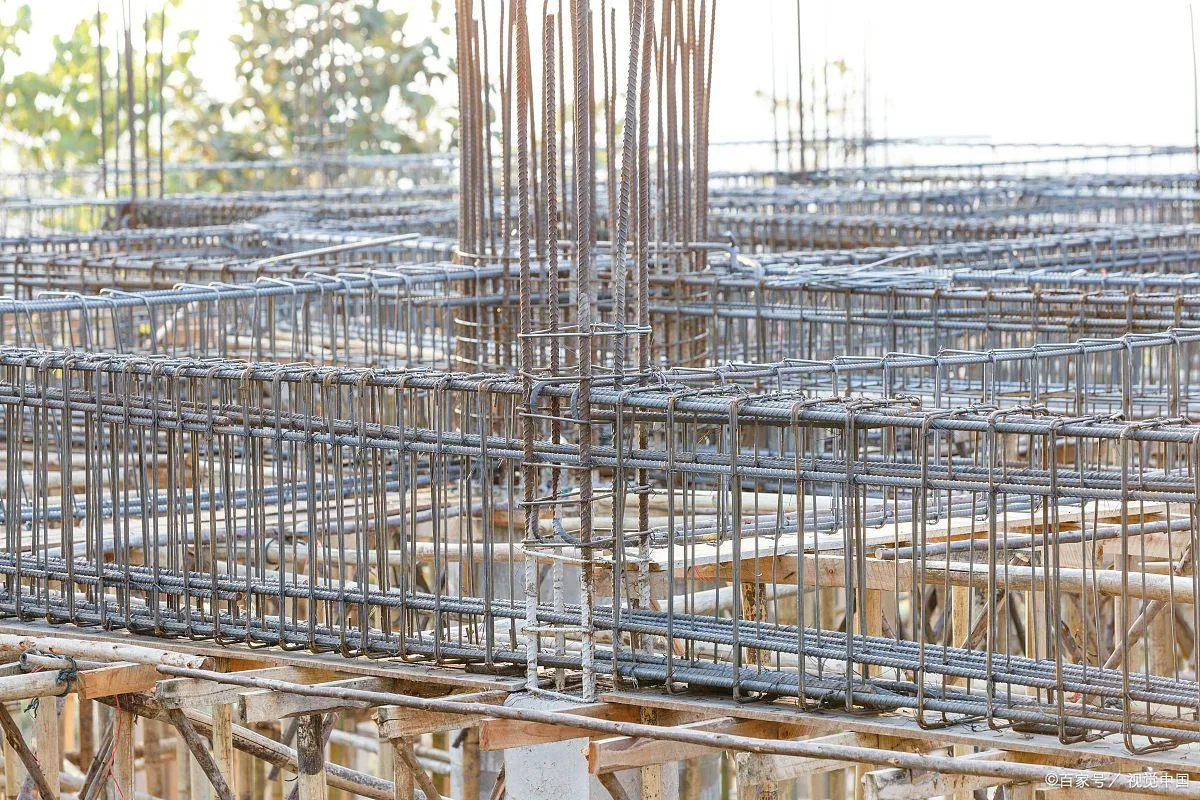

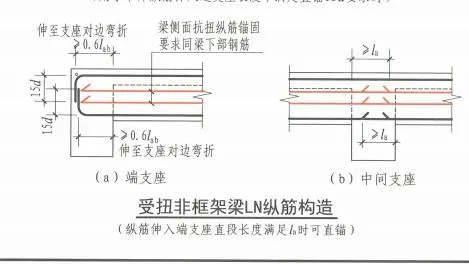

三、考虑受扭作用（LN类构件）：双向受力节点全截面锚固

适用场景：构件编号以“LN”开头（如LN5、LN6），表示次梁支座处存在扭矩作用（如悬挑次梁、周边梁高差异较大的节点），需全截面增强锚固。

全抗扭锚固规则：

上部+下部钢筋：统一采用“0.6lab+15d”

因扭矩作用导致截面双向受力，上下纵筋均需按抗拉锚固处理

禁止下部钢筋按铰接节点12d简单锚固

构造要点：

1. 锚固区混凝土保护层厚度需≥3d，不足时应采取防劈裂措施（如加配箍筋）。

2. 当扭矩设计值T≥0.175ftWt时，需在锚固段全长配置间距≤200mm的抗扭箍筋。

四、核心参数lab取值要点（查表三步法）

1. 确定混凝土强度等级：如C25、C30、C35（影响系数ζc）。

2. 明确钢筋类型及等级：HRB400、HRB500、HPB300（对应锚固系数ζa）。

3. 查表22G101-1第5-6页：

例：C30混凝土+HRB400钢筋lab=35d。

C25混凝土+HRB500钢筋lab=40d（需乘以1.15强度修正系数）。

五、现场验收三必查项

1. 图纸标注核对：开工前确认构件编号（L/LG/LN），避免按通用节点施工

2. 锚固形式检查：

机械锚固末端平直段长度≥15d（尺量偏差±5mm）。

焊接锚板厚度≥0.6d，焊缝高度≥0.5d（HPB300）/0.6d（HRB400）。

3. 实体检测：采用雷达扫描仪抽查锚固区钢筋位置，重点检查梁柱节点核心区。

结语：锚固有别，精准施工

次梁锚固长度的差异化设计，本质是结构受力逻辑的具象化：铰接节点重构造、抗拉节点重强度、抗扭节点重整体。施工时需严格对照图纸构件编号，结合混凝土强度与钢筋等级精准计算，避免因“经验施工”导致锚固不足或浪费。记住：22G101-1的每一个参数，都是结构安全的守护者。
