建筑工地三相五线制接线系统全解析：安全规范与实战要点

在建筑工地临时用电系统中，三相五线制因其高安全性被列为强制性标准。本文将深入解析其核心原理、施工规范与常见误区，助您掌握这一关键供电技术。

一、系统核心构成与电压特性

1、五线定义：

三相五线制由三根相线（火线）（L1黄、L2绿、L3红）、工作零线（N线，淡蓝色）和保护地线（PE线，黄绿双色）组成 。其中：

相线：承载380V线电压（任意两相之间）的动力电源，驱动塔吊、电焊机等重型设备 。

零线（N）：提供220V相电压回路（任一相线与零线间），供照明、小型机具使用 。

PE线：独立接地，设备外壳直接连接此线，确保漏电时电流导入大地，避免触电风险 。

2、电压等级

线电压380V：满足三相电机高效运行需求，功率计算公式为√3×线电压×电流×功率因数 。

相电压220V：单相负载专用，如手持电钻、临时照明。需注意：单相设备不得跨接两相，否则烧毁设备 。

二、TN-S系统：工地安全的核心保障

三相五线制实为TN-S接地系统，其优势在于：

1、零地分离

PE线与N线仅在变压器端共同接地，工地侧严格独立。即使零线断裂，PE线仍能维持设备外壳零电位 。

2、漏电保护机制

漏保装置通过检测相线、零线电流差值（阈值≤30mA）触发跳闸，切断时间≤0.1秒，远低于人体心室颤动临界值 。

3、重复接地要求

总配电箱、分配电箱及设备末端均需设置重复接地，接地电阻≤10Ω，且PE线严禁串接开关或熔断器 。

三、施工规范与常见误区

1、布线实操要点

导线选择：铜芯线安全载流量按5-8A/mm²计算，铝线按3-5A/mm²。例如20A负载需≥4mm²铜线 。

颜色标识：严禁黄绿双色线用作相线或零线，PE线全程不得断开 。

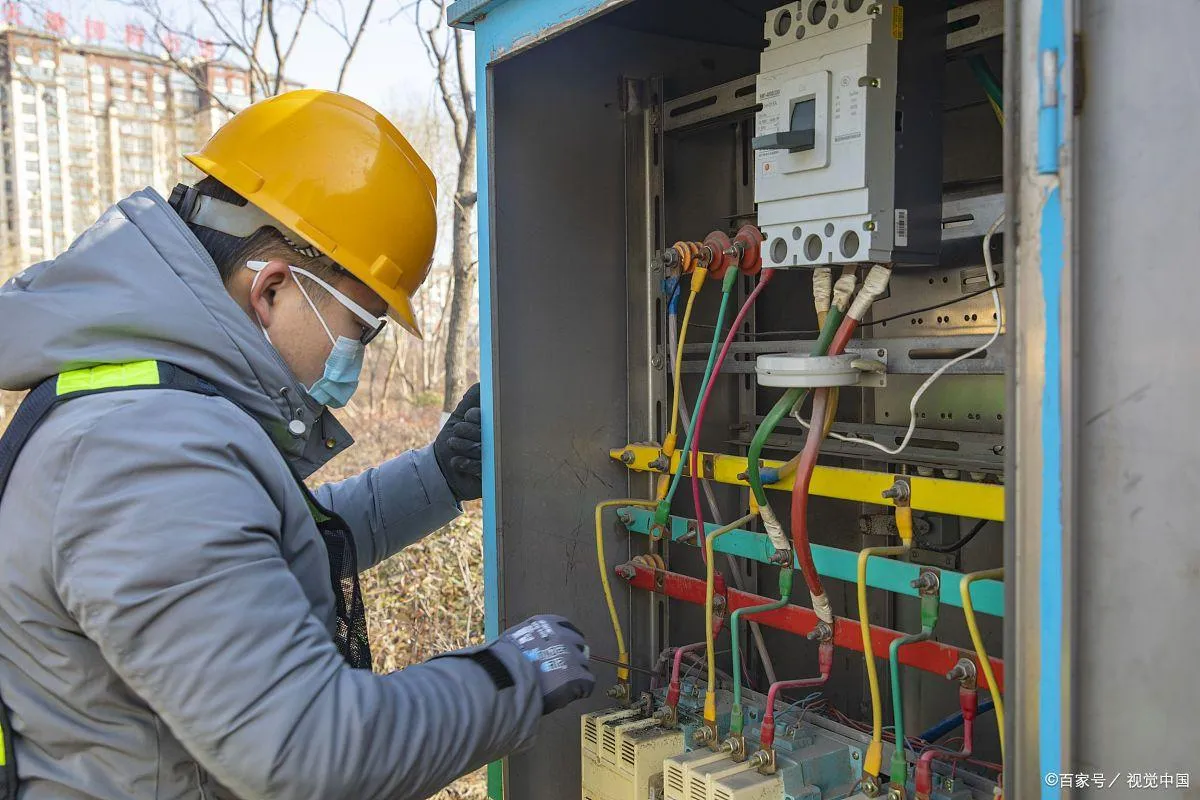

配电箱设置：三级配电（总箱分箱开关箱），金属箱体必须与PE线可靠连接 。

2、典型错误案例

零地混接：将N线与PE线短接，导致设备外壳带电，引发触电事故 。

PE线未接地：仅做“象征性连接”，接地体深度不足或土壤电阻率超标，失去保护作用 。

导线截面积不足：为节省成本使用小线径电缆，过载发热引发火灾 。

四、进阶应用：特殊场景处理

1、潮湿环境防护

地下室、基坑等区域需采用双重绝缘设备，PE线接地电阻降至≤4Ω，并增设漏保灵敏度至15mA 。

2、大功率设备供电

塔吊、施工电梯等采用独立回路，避免与其他设备共用零线导致电压失衡 。

3、临时用电验收

使用接地电阻测试仪、绝缘摇表检测线路，确保线间绝缘电阻≥0.5MΩ，PE线连续性合格 。

结语：三相五线制是建筑工地用电安全的基石，其核心在于严格的零地分离与规范的重复接地。掌握本文要点，可规避90%的电气事故风险。建议施工前对照《施工现场临时用电安全技术规范》（JGJ46-2024）逐项核查，筑牢安全防线。
