混凝土试件如何制作：从制备到养护的关键技术要点

在建筑工程质量控制中，混凝土试件制作是评估结构强度和耐久性的核心环节。从原材料检验到试件养护，每个步骤都直接影响检测结果的准确性。本文结合规范要求，详细解析混凝土试件制作的技术要点，为工程实践提供实操指导。

一、混凝土试件制备的前提条件：严控初始质量

混凝土试件制作的首要前提是原材料质量达标。仅当混凝土拌合物经检验合格后，方可进行试件制作，核心控制指标为混凝土坍落度——这是反映拌合物和易性的关键参数。若混凝土过干（坍落度不足），会导致振捣不密实，试件内部易出现蜂窝、孔洞；若过稀（坍落度过大），则拌合物离析严重，水泥浆与骨料分离，试件强度会显著下降。因此，施工前必须通过坍落度试验（标准试验方法为GB/T 50080），确保混凝土稠度符合设计配合比要求，杜绝因拌合物性能不合格导致的试件制备失效。

二、常见混凝土试件的规格与应用

根据检测目的不同，混凝土试件主要分为立方体试件和圆柱体抗渗试件两类，其规格和用途差异明确：

1. 立方体试件：强度检测的核心载体

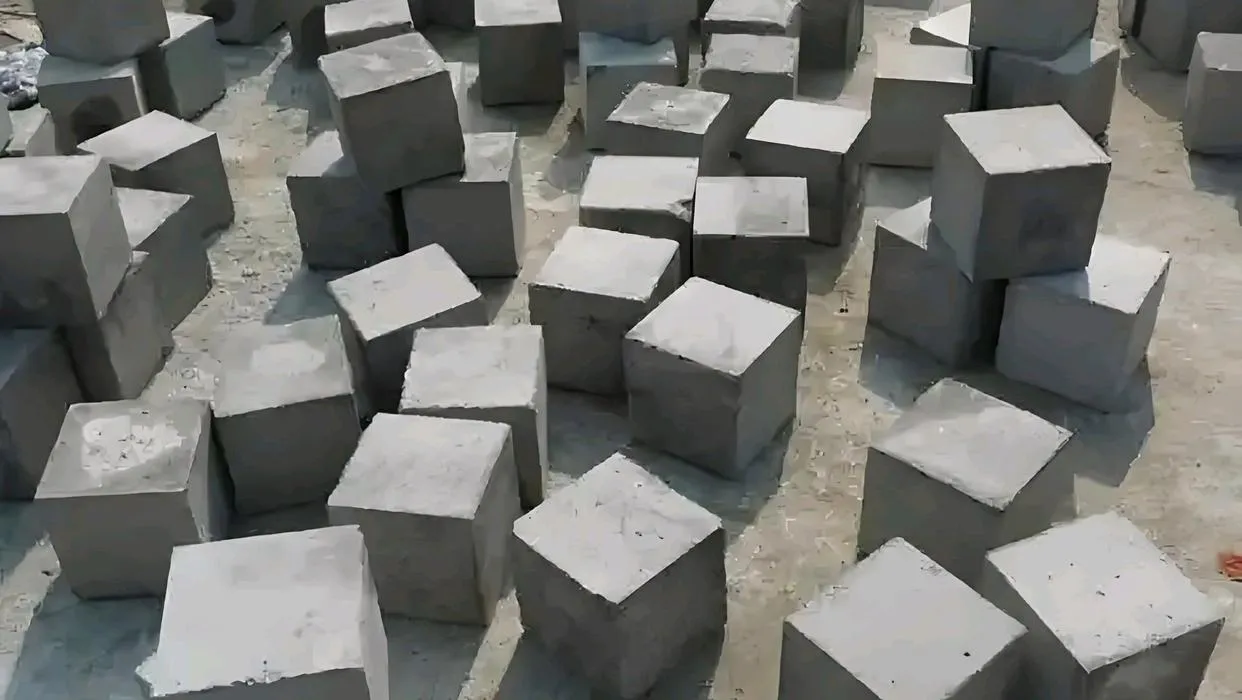

– 标准试件：尺寸为150mm×150mm×150mm，适用于普通混凝土抗压强度、轴心抗压强度等力学性能检测，是国家标准（GB/T 50081）规定的基准试件。

– 非标准试件：尺寸为100mm×100mm×100mm，常用于集料粒径较小（≤31.5mm）或工程量较小的工程。需注意的是，非标准试件的强度结果需乘以换算系数（0.95）才能等效为标准试件强度。

2. 圆柱体抗渗试件：耐久性检测的关键工具

用于检测混凝土抗渗性能的试件为圆台形圆柱体，其尺寸为上口直径185mm、下口直径175mm、高度150mm。这种“上大下小”的设计并非随意设定，而是基于工程实用性的考量——若采用上下等径或下大上小的形状，试件脱模时易因摩擦力过大导致破损，而上端直径比下端大10mm的设计，可显著降低脱模阻力，避免试件损伤，确保抗渗试验的有效性（参考标准GB/T 50208）。

三、试件制作的规范要求与实操要点

1. 取样频率与组批规则

根据《混凝土结构工程施工质量验收规范》（GB 50204），每浇筑500立方米混凝土需制作一组试件，每组包含6个试件。这里的“一组”包含3个抗压试件（用于标准养护强度检测）和3个同条件养护试件（用于结构实体强度评估），特殊工程如抗渗混凝土需额外增加抗渗试件。取样时应在混凝土浇筑地点随机抽取，避免人为干预导致的样本偏差。

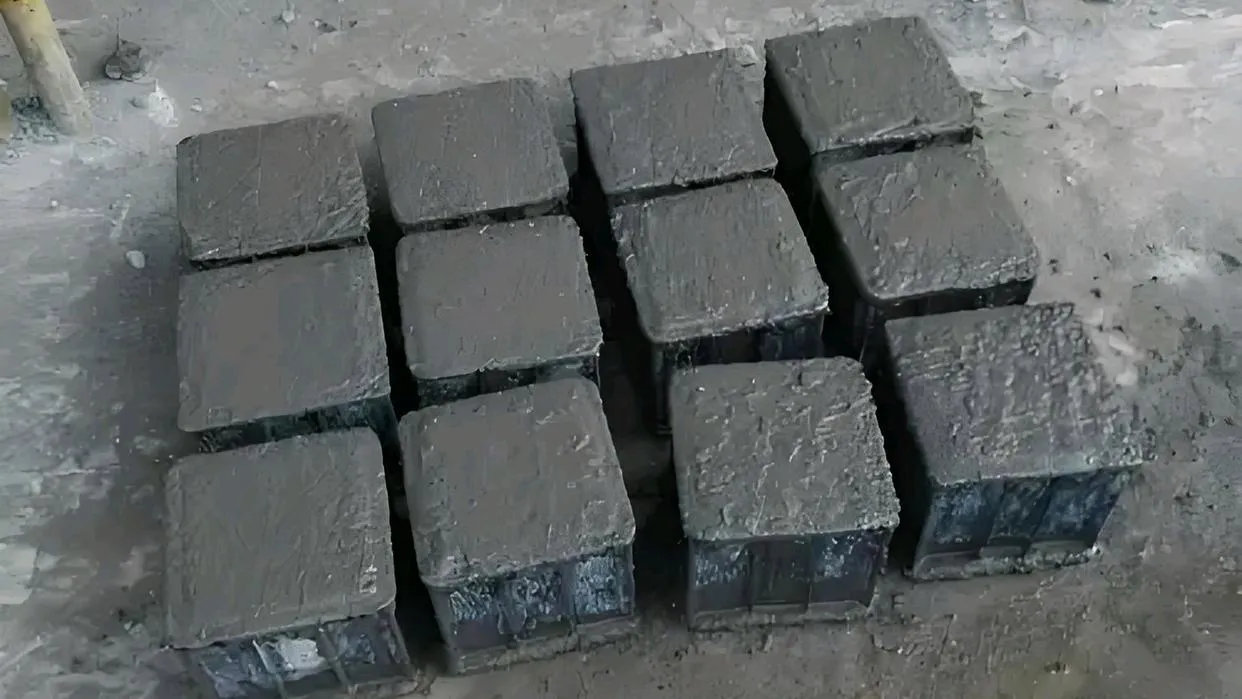

2. 成型工艺：振捣密实是关键

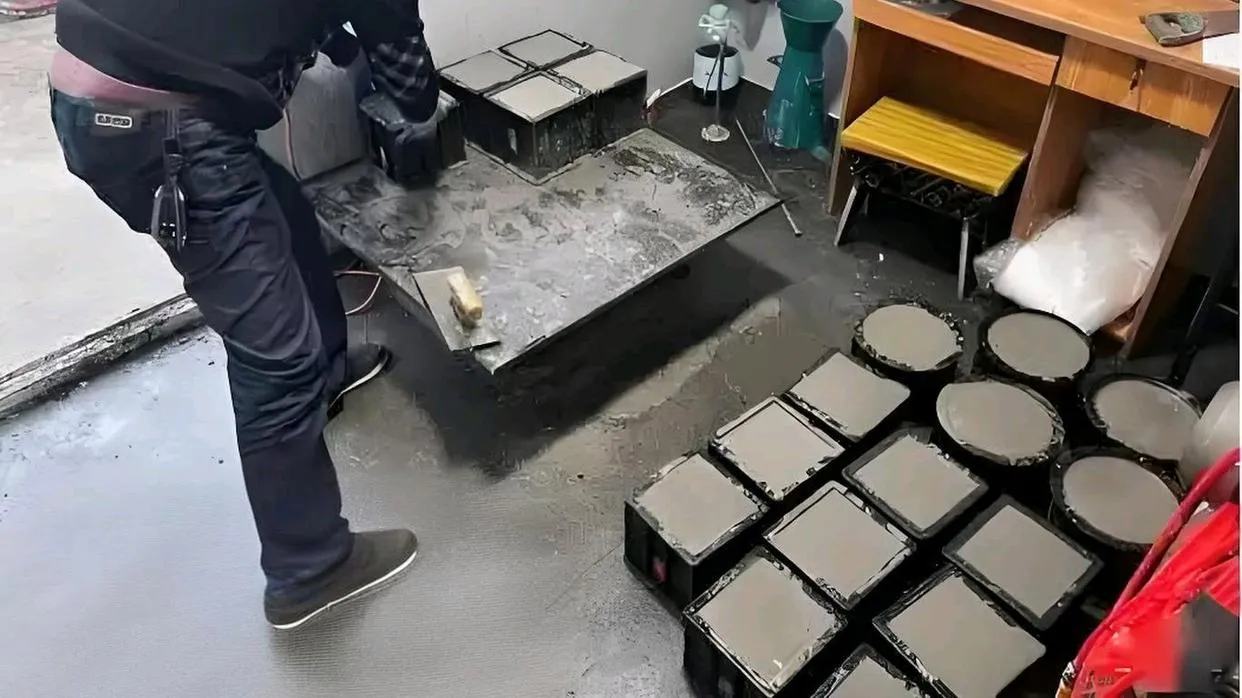

试件成型时，需根据混凝土坍落度选择振捣方式：坍落度≤70mm的干硬性混凝土，应采用振动台振捣；坍落度>70mm的塑性混凝土，可采用插入式振捣棒或人工捣实。振捣过程中需避免过振或漏振——过振会导致骨料下沉、水泥浆上浮，形成分层；漏振则会导致试件内部空洞，两种情况均会使检测结果失真。振捣完成后，需用抹刀将试件表面抹平，确保上表面平整、无凸起。

四、试件养护：分场景控制，确保检测精度

试件成型24小时后，需拆除模具并开展养护，分为标准养护和同条件养护两种模式：

1. 标准养护：试件应置于温度（20±2）℃、相对湿度≥95%的养护室中，或浸泡在（20±2）℃的不流动水中。这种养护条件模拟了理想环境下的混凝土强度发展，用于评定混凝土配合比的设计强度。

2. 同条件养护：试件需放置在浇筑构件附近，与结构实体承受相同的温度、湿度和养护条件。其核心目的是检测混凝土在实际施工环境中的早期强度，为拆除模板、施加荷载等工序提供依据（同条件养护试件的等效养护龄期为日平均温度累计达到600℃·d时的龄期，且不小于14天、不大于60天）。

结语：细节决定检测精度，规范成就工程质量

混凝土试件制作看似基础，实则是贯穿施工全过程的质量“标尺”。从坍落度控制到养护条件选择，每个环节的偏差都可能导致检测结果失效，进而影响结构安全评估。施工中需严格遵循规范要求，将技术要点落实到实操细节，才能通过试件检测真实反映混凝土性能，为工程质量控制提供可靠依据。

对于工程从业者而言，掌握试件制作的核心技术，不仅是应对规范检查的要求，更是保障结构安全的必要前提。唯有重视每一个“小试件”，才能筑牢建筑工程的“大根基”。
