混凝土强度回弹检测全流程解析：全流程实操指南

一、回弹检测的核心原理与适用场景

混凝土强度回弹检测（回弹法）是基于回弹仪弹击混凝土表面时，回弹能量与表面硬度的相关性，通过测区回弹值与抗压强度的对应关系（测强曲线）推定强度的非破损检测方法。其核心逻辑是：混凝土表面硬度越高，回弹值越大，强度推定值越高。

该方法适用于龄期≥14天、强度≥10MPa的混凝土结构检测，尤其在现有构件强度复核、施工质量验收、老旧建筑安全性评估中应用广泛。需注意：表面碳化、含水率、成型工艺（泵送/振捣）会影响检测精度，需针对性修正。

二、检测前的必备准备工作

1. 设备校准与环境要求

– 回弹仪选择：使用标称能量为2.207J的中型回弹仪（如ZC3-A），检测前需在钢砧上校准，率定值应在80±2范围内。

– 构件处理：清除表面浮浆、疏松层，打磨至密实砂浆层，测区表面粗糙度≤3mm；检测时环境温度控制在（10-40）℃，避免阳光直射或强风干扰。

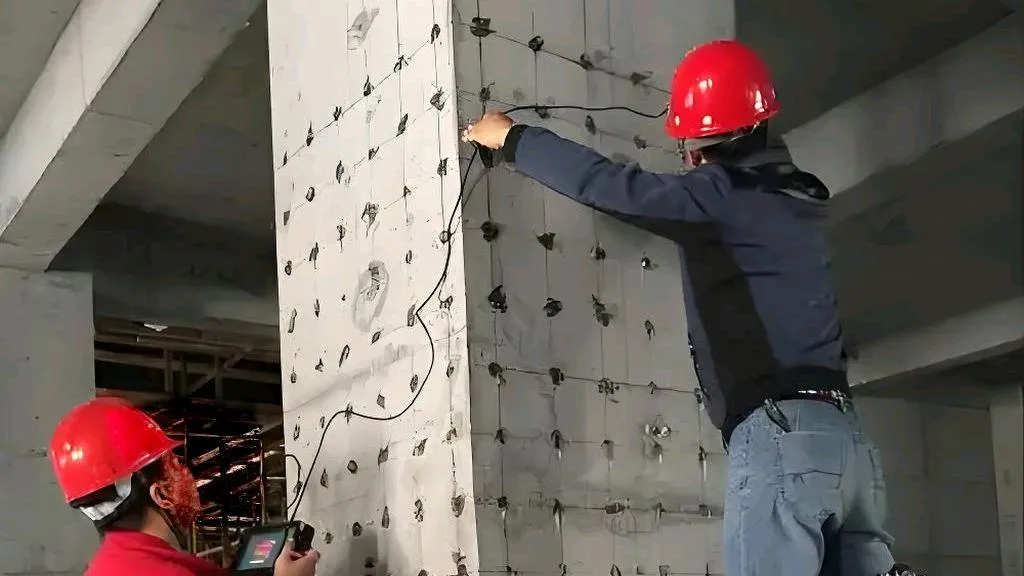

2. 测区布置原则

– 每构件布置≥10个测区（单个构件检测），或按批量检测标准（同批次构件≥3个，测区数≥5个/构件）；

– 测区尺寸为100mm×100mm，避开钢筋密集区（距钢筋≥50mm）、预埋件，距构件边缘≥200mm，相邻测区间距≤2m；

– 优先选择混凝土浇筑侧面（水平成型面），若检测顶面/底面，需后续修正。

三、现场检测的标准化操作步骤

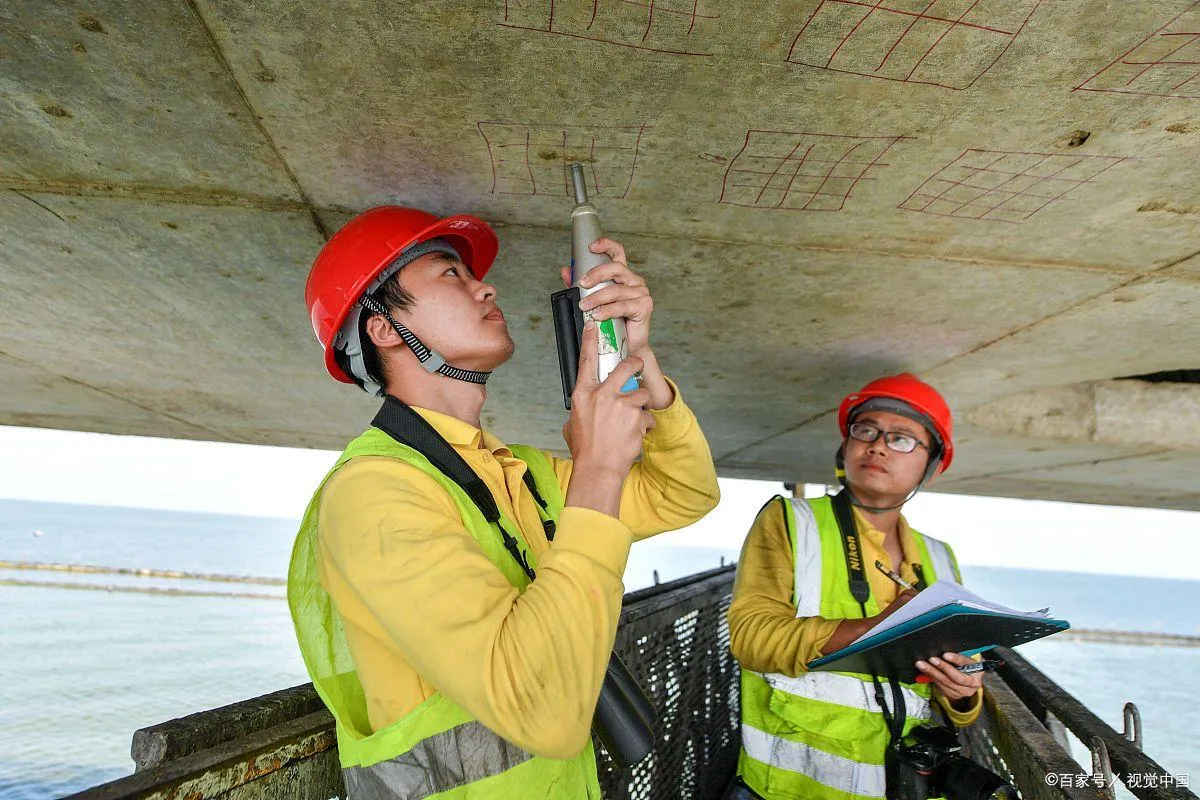

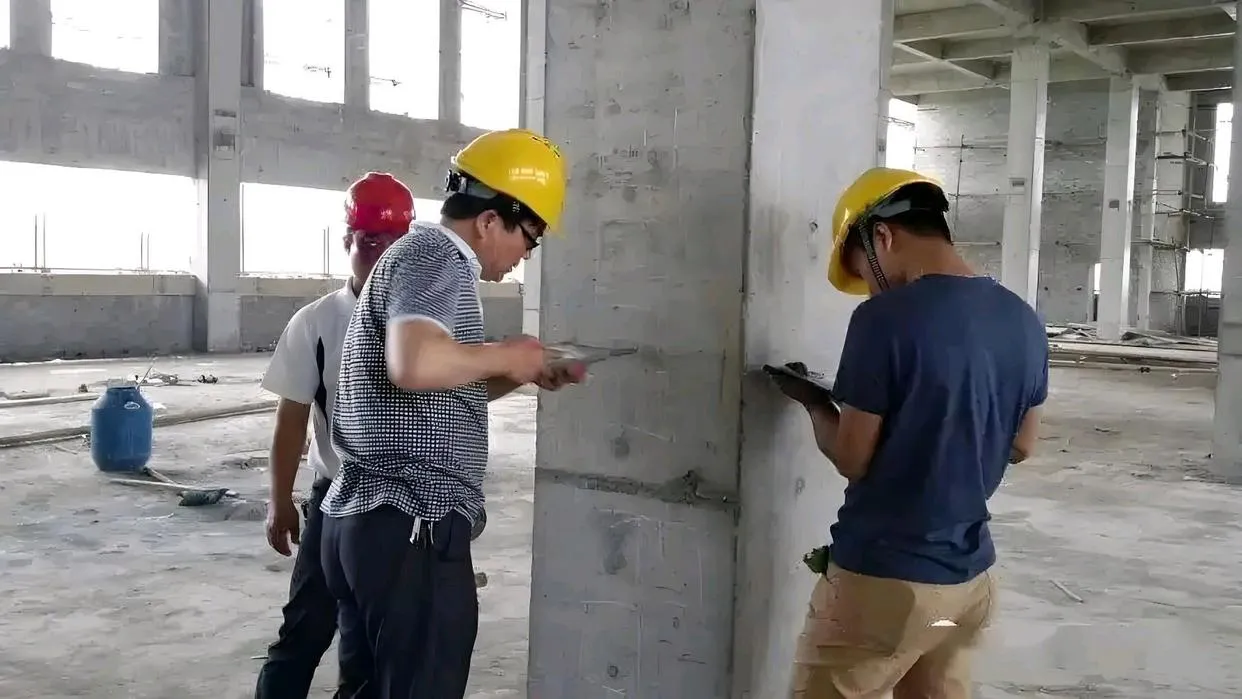

1. 弹击数据采集

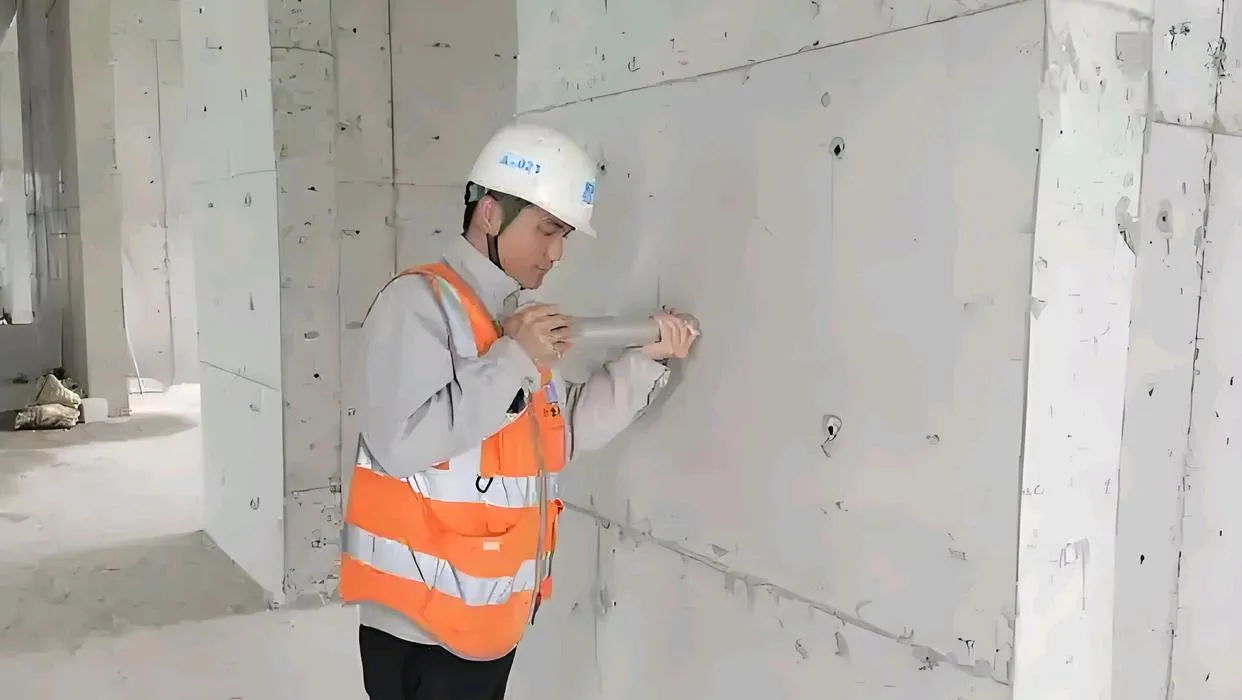

– 持回弹仪垂直于检测面，缓慢施压至弹击杆弹出，确保弹击方向与混凝土表面垂直（偏差≤5°）；

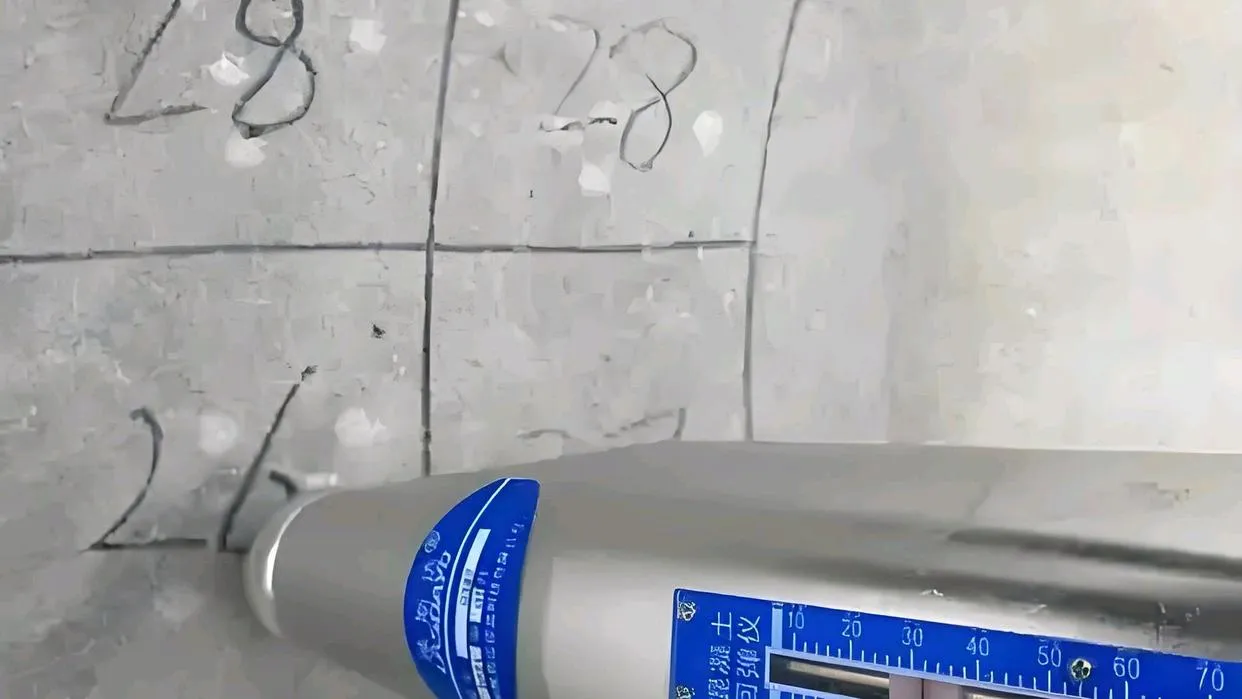

– 每个测区弹击16次，记录原始回弹值（精确至1），剔除3个最大值和3个最小值，剩余10个值取平均值（测区平均回弹值Rm）。

2. 碳化深度测定

– 每个构件选3个测区（不少于构件的30%），用钻孔法（孔径15mm）清理孔内粉末，滴1%酚酞酒精溶液，测量未变色层深度（碳化层无色，未碳化层变红），精确至0.5mm；

– 若碳化深度≥6.0mm，需结合钻芯法修正回弹结果。

四、数据处理与强度推定的关键逻辑

1. 回弹值修正

– 角度修正：当弹击方向非水平（如向上/向下45°），需根据《回弹法检测混凝土抗压强度技术规程》（JGJ/T 23）查表获取角度修正值（Ra），计算修正后平均回弹值：Rm = Rmα + Ra（α为弹击角度）。

– 浇筑面修正：检测顶面/底面时，需对测区平均回弹值进行表面修正（顶面加修正值，底面减修正值），修正值根据规程表格确定。

2. 强度换算与推定

– 测强曲线选择：优先采用专用曲线（针对特定配比、工艺的地区/工程曲线），无专用曲线时使用全国统一曲线（公式：fcu,e = 0.0333Rm^1.919 × 1.097^(d_m)，d_m为平均碳化深度）；

– 单个构件推定：取各测区强度最小值作为构件强度推定值；

– 批量构件推定：计算强度平均值、标准差，推定值取平均值-1.645×标准差（保证95%置信度）。

五、检测过程中的常见问题与应对

1. 异常数据识别

– 若测区回弹值标准差＞4.5MPa（≤C30）或＞5.5MPa（＞C30），需检查是否存在表面不平整、弹击角度偏差或构件内部缺陷（可结合超声法综合检测）。

2. 特殊构件处理

– 薄壁构件：检测时需在背面设置支撑，避免弹击时构件颤动；

– 泵送混凝土：因表面砂浆层较厚，需在测强曲线中采用“泵送修正系数”（规程附录D）。

3. 检测报告必备要素

报告需包含：工程概况、检测方法、仪器型号、测区布置图、原始数据、修正过程、强度推定值，以及“检测结果仅代表检测面强度，不作为结构安全评定唯一依据”的免责声明。

结语：回弹检测是混凝土强度评估的高效手段，但精度依赖严格的标准化操作。从测区布置到数据修正，每个环节的偏差都会影响结果可靠性。建议检测人员持证上岗（建筑工程检测人员资格证），复杂项目结合钻芯法验证，确保检测数据真实反映结构性能。掌握这一技术，既能为施工质量管控提供依据，也能为既有建筑维护提供科学支撑，是建筑工程领域不可或缺的实用技能。
