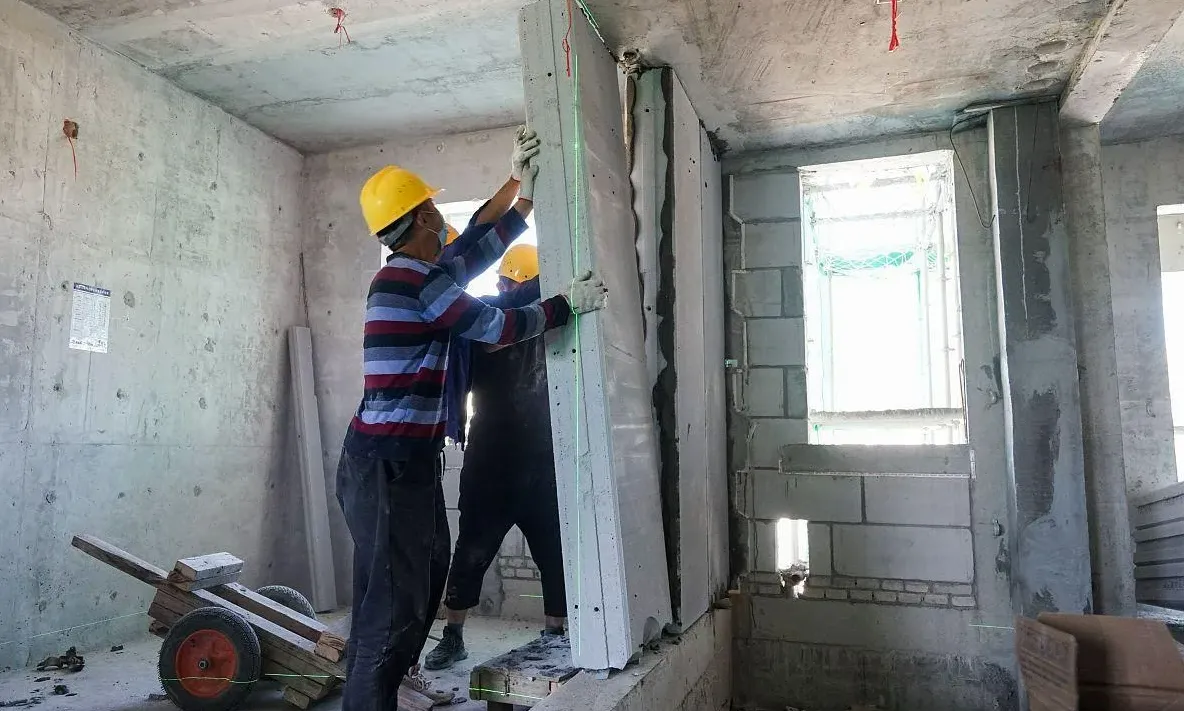

二次结构墙体植筋深度与钢筋拉拔试验标准 关键数据与规范对比

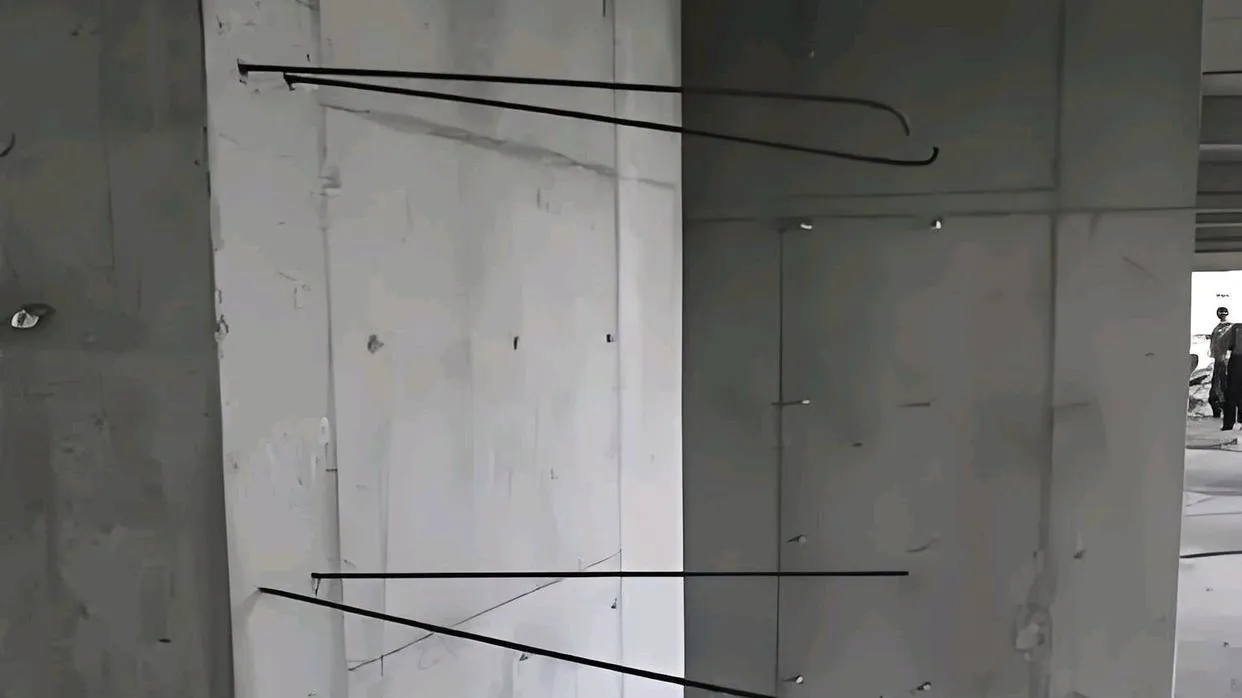

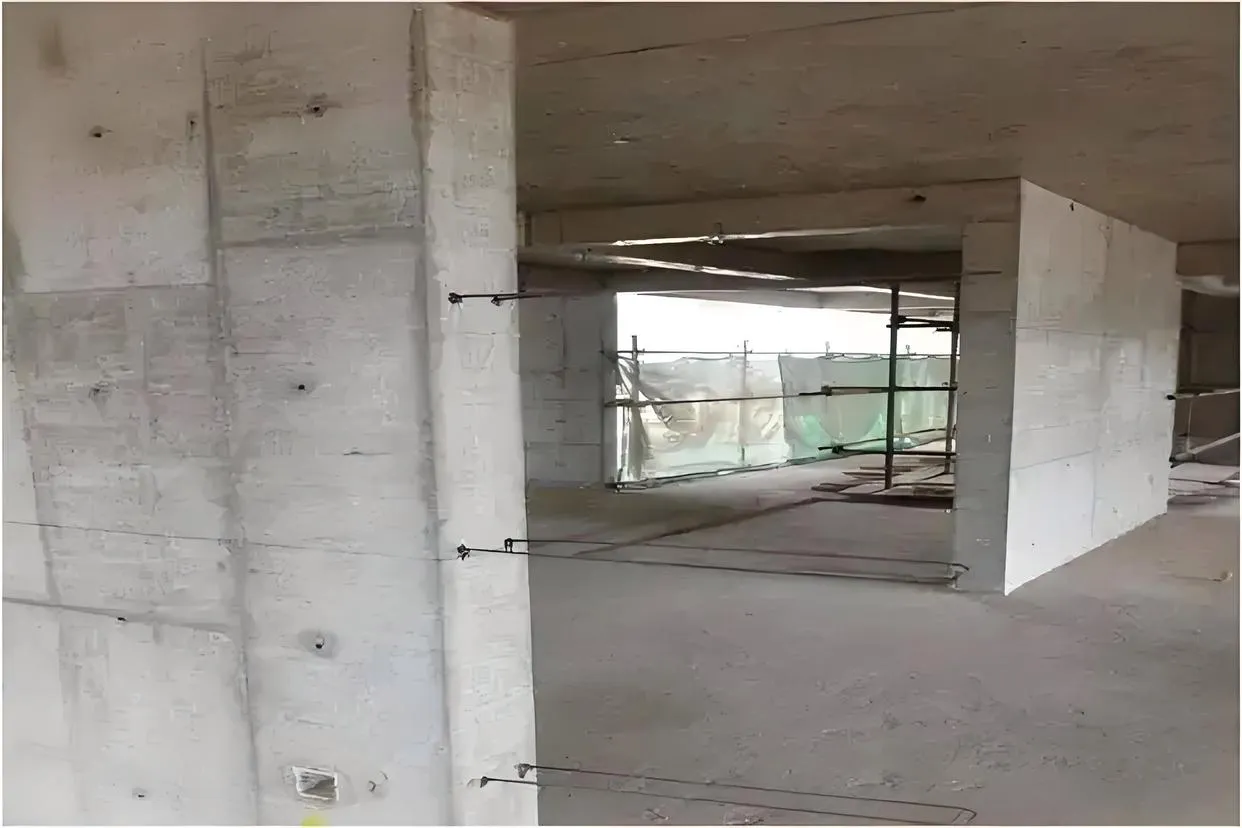

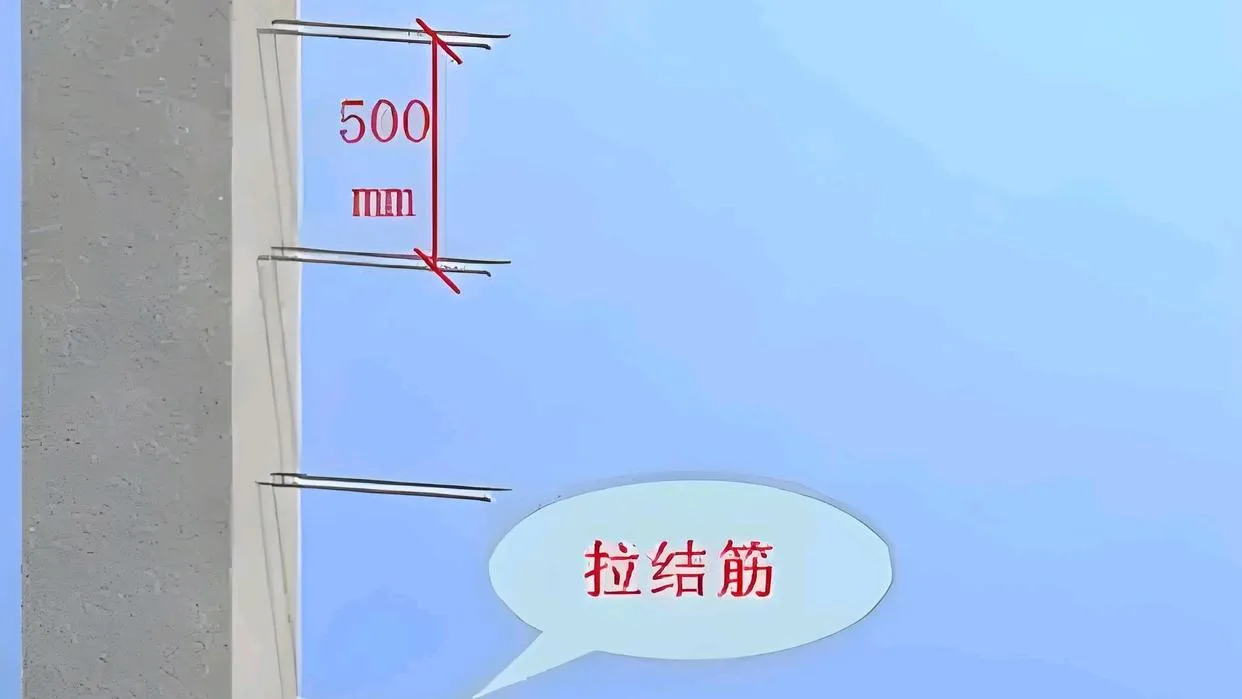

一、二次结构墙体锚固深度规范对比

根据现行图集与规范，二次结构墙体间锚固深度的要求存在差异：

1. 22G6141图集第9页：明确二次结构墙体深度为180毫米。

2. 13G104图集B17页：要求深度满足“15倍钢筋直径（d）”，如直径6mm钢筋需≥90mm。

3. GB50367加固规范：规定受拉钢筋锚固长度取“0.3倍基本锚固长度（0.3ls）”，且不小于100mm。

建议：优先参考《混凝土结构加固设计规范》（GB50367），通过计算钢筋受拉承载力确定锚固长度，更具科学性。施工需结合设计图纸、深化方案及设计院要求执行。

二、钢筋拉拔试验规范依据与争议

针对钢筋拉拔试验拉力值争议，需明确规范要求：

1. GB50203-2011第9.2.3条：原规范要求检验荷载为6kN，修订版强调按《混凝土结构后锚固技术规程》（JGJ145）计算。

2. 拉力值计算公式：

钢筋截面面积（As）= π×(d/2)²，例：直径6mm钢筋为28.26mm²。

承载力=0.9×As×屈服强度（HRB400为400MPa），计算得约10.17kN。

矛盾点：原规范统一为6kN，修订版按实际计算值（如10.17kN）执行，因施工中可能存在植筋不规范问题，需提高安全冗余。

三、施工与验收核心原则

1. 锚固深度选择：

图纸未明确时，优先按GB50367计算，结合图集取值。

例：直径6mm钢筋按15d为90mm，但需满足GB50367最小值100mm，最终取100mm。

2. 拉拔试验标准：

按修订版规范执行，根据钢筋强度计算实际承载力（如10.17kN），非统一6kN。

检测前核查植筋胶品牌、钻孔深度、清孔记录等施工资料，确保工艺合规。

3. 验收关键点：

第三方检测机构实施，加载至计算值的1.15倍（如11.7kN）并持荷2分钟，无滑移为合格。

不合格需扩大检测范围，采取注胶补强或重新植筋措施。

四、规范执行与施工建议

1. 设计阶段：明确采用GB50367计算锚固长度，标注于施工图。

2. 施工阶段：严格按图纸钻孔、清孔、注胶，确保植筋深度误差≤5mm。

3. 验收阶段：拉拔试验荷载值按修订版规范计算，杜绝“一刀切”采用6kN。

提醒：二次结构虽为非承重构件，但其锚固质量直接影响墙体抗震性与耐久性。施工单位需留存完整影像、检测记录，避免后期质量纠纷。
