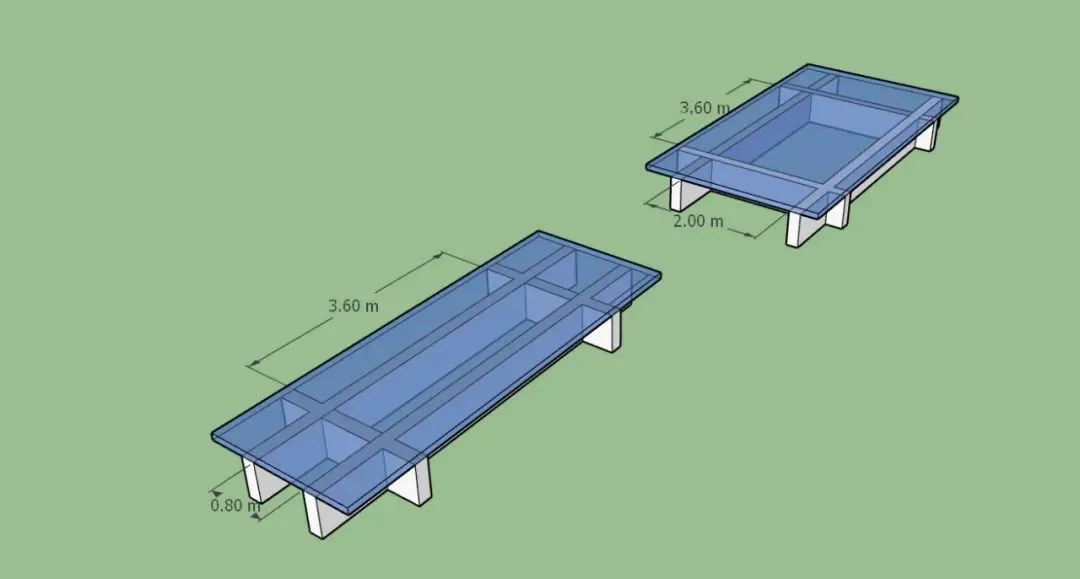

其实单向板与双向板在界限上，就是一个“3”——长边/短边：

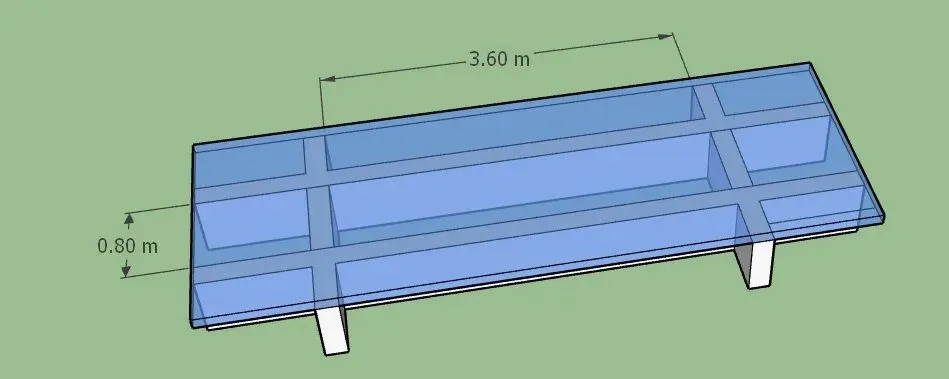

如果长边/短边≥3就是单向板（又窄又长）

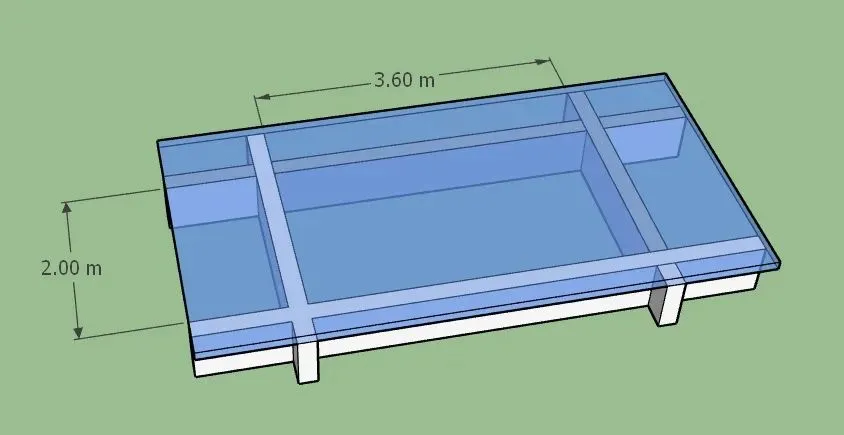

如果长边/短边＜3就是双向板（又宽又短）
同样，在《混规》上也有这样的描述：

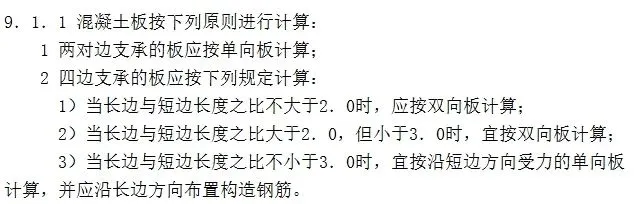

《混规》9.1.1
不过里面提到“2）当2＜长边/短边＜3时，宜按双向板计算。”
那这里，我们就直接把这个区间也纳入双向板，不再去纠结。
今天讲这一期的主要内容，是从两个方面开展：
①两种板的计算逻辑区别；
②两种板的布筋区别。
①单向板/双向板计算逻辑的区别：

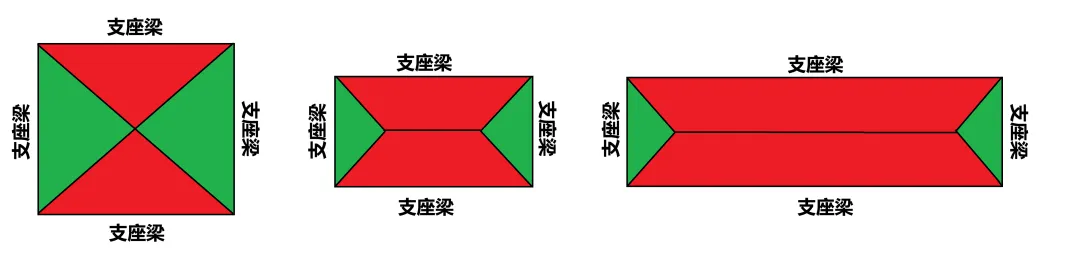

荷载是个很聪明的精灵，它会自动选择最近的支点传递，如下图：

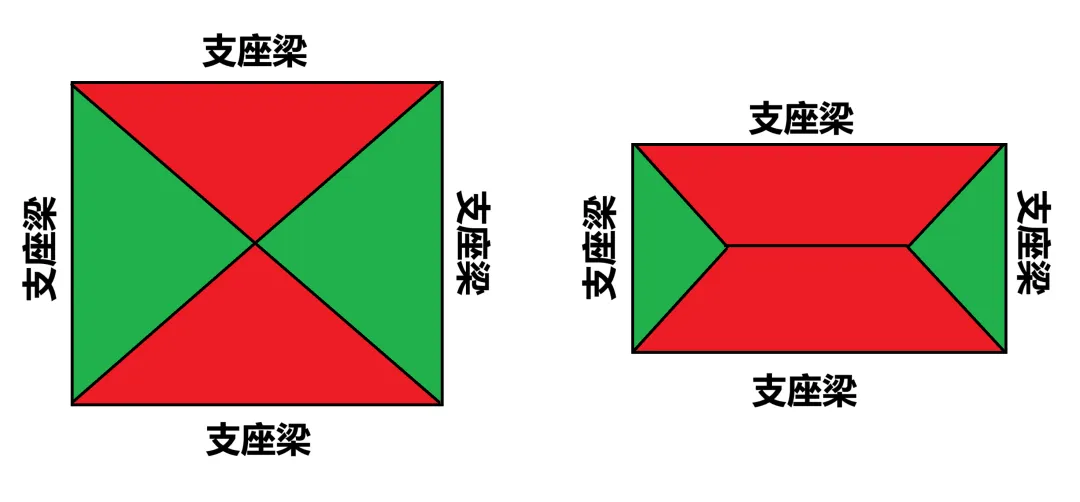

一块板有四边支座（梁），板上的荷载如何分配给四边的支座呢？就近原则！红色区域传递给上下两个支座，绿色区域传递给左右两个支座。可是随着板的长宽比越来越大，传递到左右两边的荷载越来越少，绝大部分都传递给了上下两边支座。这个就像在泳池里的人，需要快速上岸，就一定会朝着最近的岸边游。
往长边游的人，一定会多于短边！
所以，记住，荷载沿短边方向传递(传递到长边上去)！
如果板太长，我们就忽略沿长边传递的荷载（因为太少了）。
因此长宽比≥3，我们就认为荷载全部传递到长边上（沿短边方向传递）。
★单向板
在计算的时候，就以普通受弯构件，只考虑短边方向进行配筋。计算出的钢筋规格，作为受力钢筋。而长边方向呢？只做分布钢筋即可，这个分布钢筋大家把它理解成构造措施就行了。

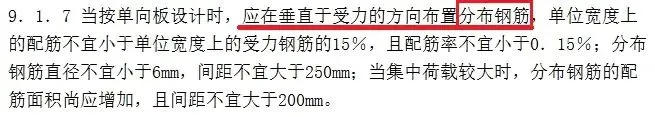

《混规》9.1.1
所以，长边方向上的钢筋压根没起到受力作用（因为短边钢筋承受了所有）。在施工规范上，也有这样的描述：

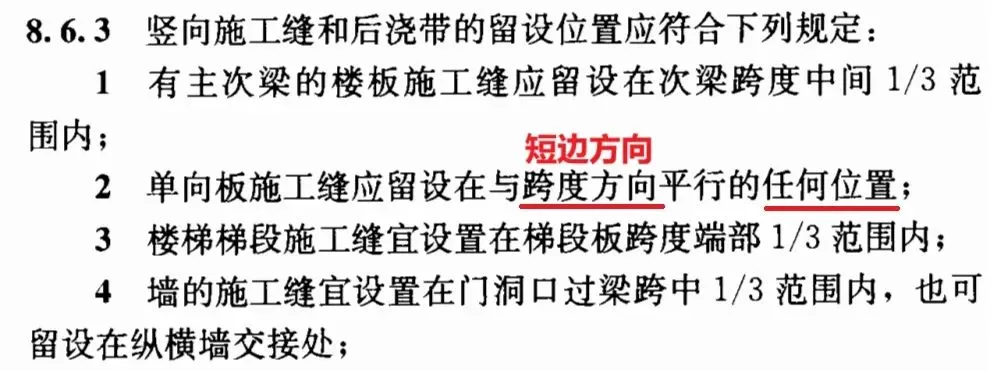

《混凝土结构工程施工规范GB50666-2011》8.6.3

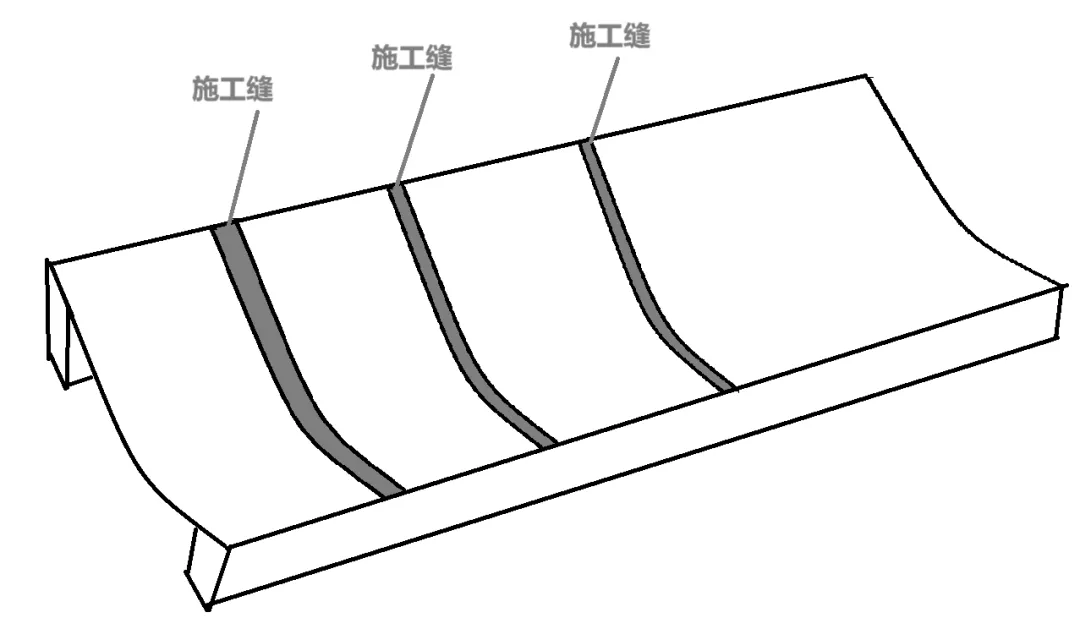

单向板可以沿短边（平行短边）任何位置留设施工缝，因为施工缝截断的是长边分布钢筋，短边受力钢筋没受影响！
★双向板
往左右、上下支座传递的荷载没有悬殊很大！那所以两个方向都得计算，按实配筋（单向板是只计算短边，长边按构造措施）。

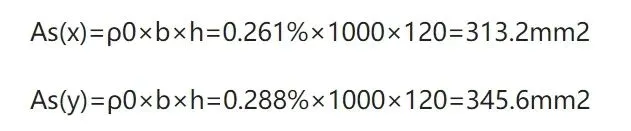

所以，计算出来的结果是X轴一个配筋，Y轴一个配筋（两个结果可能会相差不大，且最后还有可能被归并为同一规格）。
可以看看张师傅前面发的这篇文章：
楼板手算配筋，可以让你在工地脱颖而出！

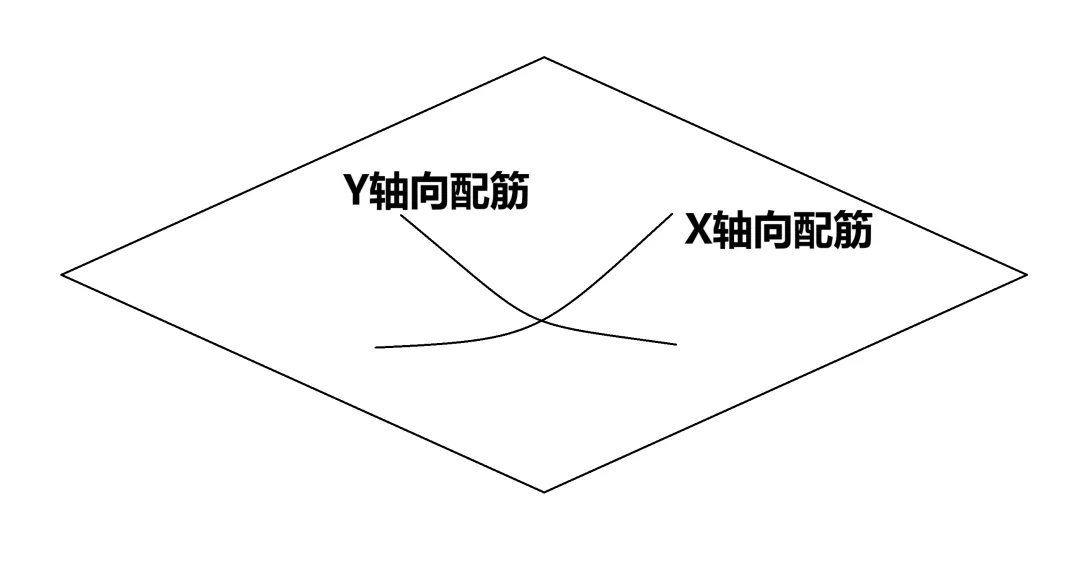

所以，双向板受力会是这样的：
需要两个方向的配筋来共同抵抗荷载，把荷载“兜住”！
②单向板/双向板布筋的区别：

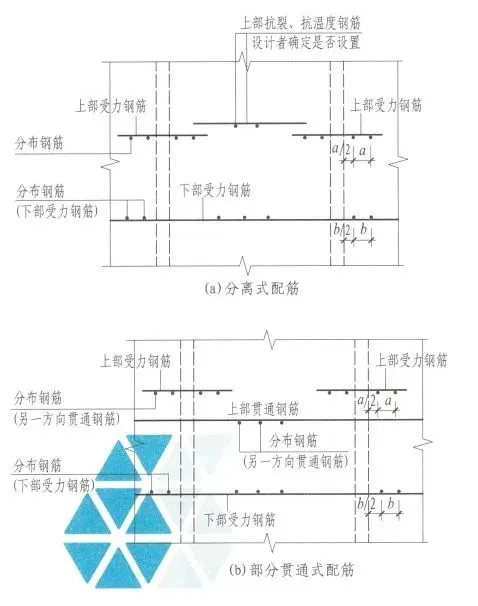

无论是分离式配筋，还是贯通式配筋（双层双向配筋），在板中都有下部钢筋和上部钢筋。在图集上我们可以看到，无论上部下部，受力钢筋一定是靠近混凝土外边缘的：
下部钢筋，受力筋在下部（靠近外边缘）；
上部钢筋，受力筋在上部（靠近外边缘）。
《22G101-1》P2-53

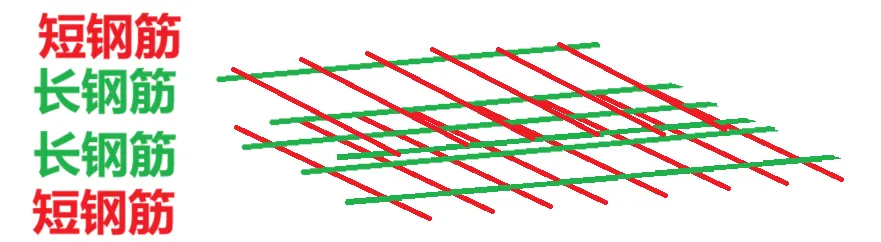

所以单向板很好辨别：
那双向板怎么确定哪根钢筋在外，哪根在内呢？
原理一样的，哪个受力大，哪个就在外面（靠近砼边缘）。
荷载一定是沿短边方向传递更多，相当于更多荷载传递到了长边。（短钢筋承受了更多）
闭上眼，回忆一下，只要记住一个关键点！短钢筋承受了很多！
单向板：短钢筋承受所有！
双向板：短钢筋承受更多！
