技术周刊
如何解决有限元分析模型中将不同高度墙、
柱同梁自动拉平，导致分析模型不准确问题？
PKPM结构系列软件常见问题解析
二零二四年第十八期
问题汇总:
Q1：如何解决柱、墙不到顶层，建模阶段模型正确，而有限元分析自动将柱、墙拉平导致分析模型不准确？
Q2：梁构件信息没有输出嵌固端放大系数，那如何验证SATWE计算对于嵌固端梁端执行了1.1倍放大？
Q3：梁施工图中锚固长度是如何计算的，为什么核对不上？
Q4：为什么筏板分块建模与整体建模冲切结果不同？
Q1：如何解决柱、墙不到顶层，建模阶段模型正确，而有限元分析自动将柱、墙拉平导致分析模型不准确？

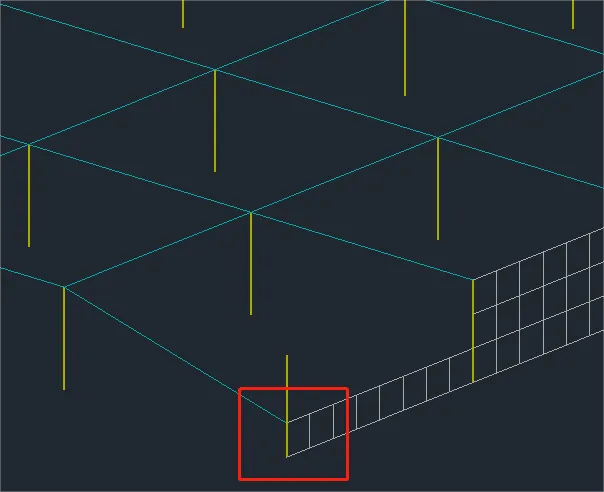

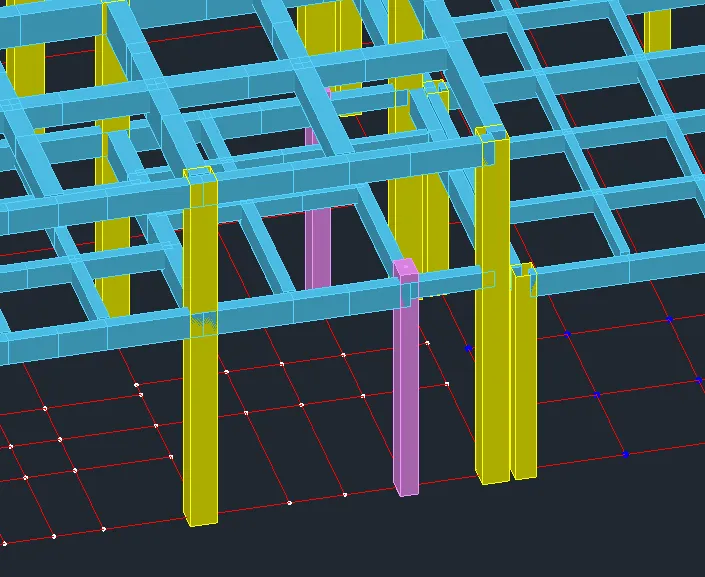

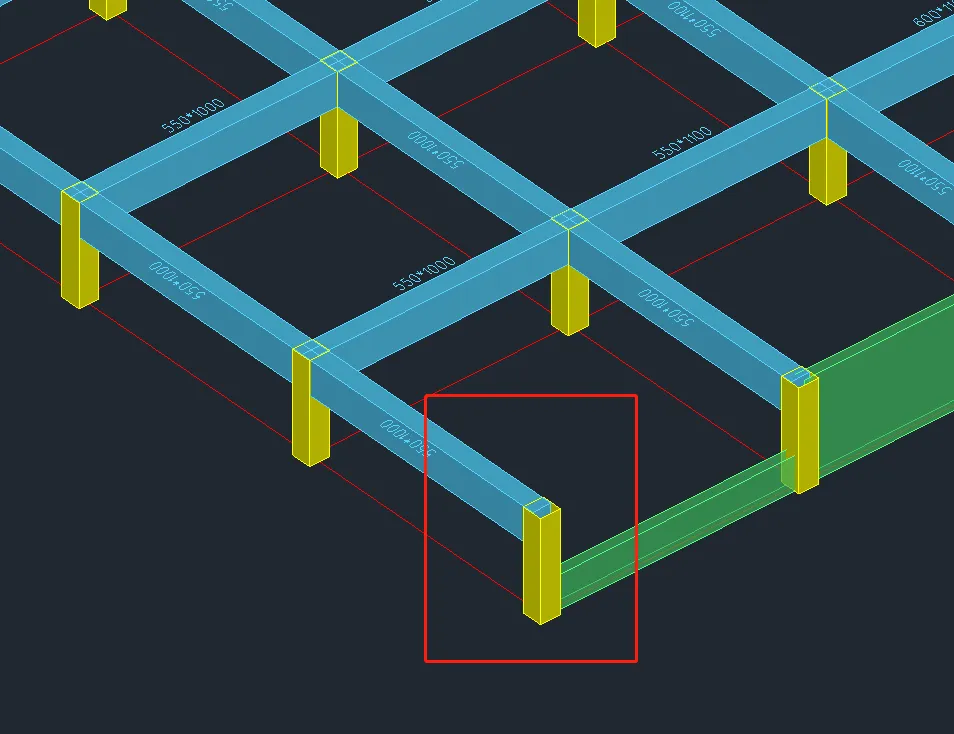

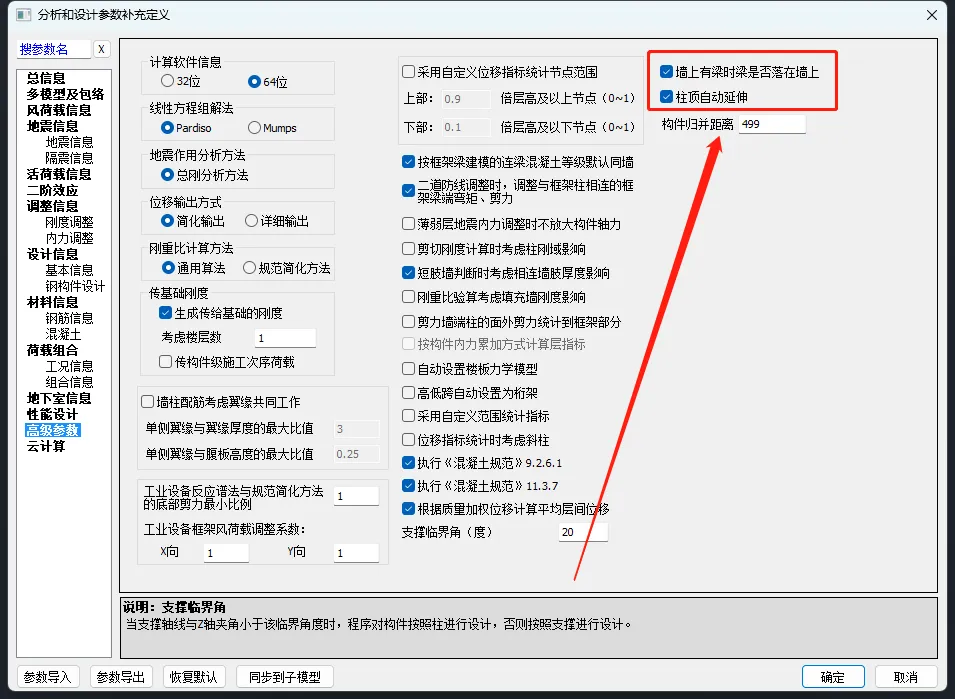

A： 如图Q1-1，截图中的模型是该模型的第一标准层，其中用层间梁的方式建了夹层，而夹层的柱子并非伸到层顶，如果用常规的柱去模拟会发现，分析模型是如图Q1-2所示，建模只建到了层间梁的位置，但是分析模型却是在层顶？这就导致模型与实际不符，这是因为软件在satwe生成有限元分析模型时，为避免某些建模疏痛导致梁顶超过柱顶时有限元模型中梁柱脱开，程序会自动将柱顶延伸至梁元相接，导致分析模型不准确，而以前很多的做法是将该处的柱子用斜杆建模，因此可以看如图Q1-1图中柱子为粉色，当时就采用了这种方法去处理。 图Q1-1 图Q1-2 对于墙构件来说，当墙顶高低于本层梁高时，也会出现类似的问题，如图Q1-3和Q1-4所示，模型中建模都正常，但是生成分析模型后，发现分析模型与实际不符，这是因为软件在satwe生成有限元分析模型时，为避免某些建模疏漏导致梁顶超过墙顶时有限元模型中梁墙脱开，程序会自动将梁落到墙顶，确保梁墙单元连接。 图Q1-3 图Q1-4 在V2版本中软件开放了这个选项，因此在使用新版本时，对于上述类似的情况可以通过“前处理〉参数设置〉高级参数”选择如图Q1-5的两个选项，即可规避这种情况，生成正确的分析模型。 图Q1-5 1本网站名称：乐建土木 本站永久域名：letm.top
